IEC60811冷弯曲试验装置

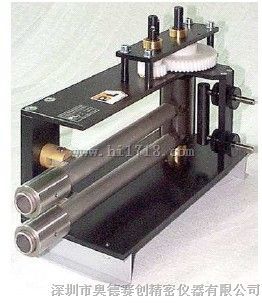

IEC60811冷弯曲试验装置 供应德国PTL冷弯曲试验仪T26.10

用以确定低温下直径多达12.5mm或者带圆形心轴直径多达50mm的绝缘电线和电缆在寒冷的试验室或者冷冻箱的弯曲稳定性，根椐:
IEC 60811-1-4 / 1985 + corrigendum May 1986+ A1 / 1993 & 8.1 and & 8.2 Fig. 1, EN 60811-1-4 / 1995 & 8.1 and & 8.2 Fig. 1,
VDE 0473 Part 811-1-4 / March 1996& 8.1 and& 8.2 Fig. 1 等相关标准。

PTL Cold-Bend Test Apparatus

to determine the bending stability at low temperature of insulated cords and cables up to 12,5 mm diameter in cold test chambers or freezers with mandrels to 50 mm diameter according to

IEC 60811-1-4 / 1985 + corrigendum May 1986+ A1 / 1993 & 8.1 and ?8.2 Fig. 1, EN 60811-1-4 / 1995 & 8.1 and & 8.2 Fig. 1,

Standard outfit:

1    rigid trestle,

1    driving shaft, with two bearings, with bush to take up the  mandrel,with journal for the actuating shaft,

1   transmission shaft, with two bearings, transmission 1:3,with journal for the actuating shaft,

1    counter bearing for the mandrel, with quick acting closure,

1    round guide bar, diameter 20 mm, distance to the mandrel adjustable,

1    to 3 metal tubes, swivel-mounted, angle of inclination adjustable at right angles to the swivel axis, distance of the  swivel-/inclination axis from the mandrel axis approx. 270 mm,

1   actuating shaft, 450 mm long, for attaching on one of the journals, with handwheel.

Design: all steel parts browned or nickel plated, all bearing bushes manufactured of brass, some small parts of stainless steel, total width maximally 235 mm, total length in direction of metal tube axis maximum 510 mm plus protruding sample,

design of      quantity of   usable length   metal     total      Article

apparatus:     samples:    of mandrel:   tubes:    height      No

single apparatus   1           70 mm       1       255mm   T26.10

double apparatus   2        90 mm       2       275mm   T26.20

triple apparatus   3           110 mm       3       295mm   T26.30

Accessories:

Bevel Gearing Attachment

to attach the actuating shaft horizontally in cold test chambers with door, therefore total height 45 mm bigger,                                                                                                              Article No.: T 26.43

Metal Mandrels

made of steel, polished and browned, each with bearing journal and driving journal, for T 26.10 with 1 cross hole, for T 26.20 and T 26.30 with 2 resp. 3 cross holes, delivery including 1 resp. 2 or 3 appropriate guide nozzles,

Dia. of Mandrels:         5 6,3   8   10 12,5  16 20

Article No.:        T 26....51 52  53   54  55   56 57

Complete sets , consisting of 1 piece T 26.51 to T 26.61 each

with 1 cross hole and 1 guide nozzle for single apparatus T26.10,

                                                  &
