德国PTL温度测试角

德国PTL温度测试角 供应进口T06.09温度测量板 德国进口温度测试角

制造标准: 符合IEC 60335-1 / 2006-09 § 11.2 and § 11.3标准

特点与用途：
产品型号: T06.09
测试角用于测量器具和乏光源底座表面的温度，符合IEC 60335-1 / 2006-09 § 11.2 and § 11.3标准

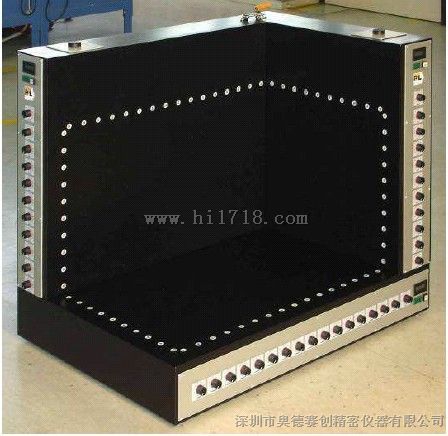

PTL TEMPERATURE MEASURING BOARD

to measure the temperatures in the bases or in the fixing surfaces for appliances and  luminaires in operation

according to IEC 60335-1 / 2006-09 &11.2 and &11.3

Standard Outfit :

1   plywood board, 20-2 mm thick, with frame on all sides and with covering board at the lower  side, together approx. 150 mm thick, with 4 feet, size and layout to allow the competition to a test corner,

1    set of measuring points,consisting of: copper disks,diameter 15 mm,1 mm thick, embedded at distances of 50 mm x 50 mm in the plywood board, their front flush with the surface of the plywood board,and fine-wire thermocouples  nickel-chromium-nickel (NiCr-Ni), soldered to the back of the copper disks, thermoe-lectric wires with a diameter of 0,3-0,1mm, insulated with glass-silk or similar temperature resistant material.

1    set of change-over switches to select the lines resp. rows of the copper disks, to connect the  selected copper disk with the socket-outlet and the temperature indicating instrument,

1    socket-outlet, two-pole, almost without thermoelectric voltage, plug with cable of nickelchro-mium-nickel, length 1.5 m, for the connection of a external measuring instrument,

1    temperature indicating instrument, supplied by battery, and switch to select instrument or socket-outlet.

Design:plywood board, frame and copper disks painted dull black,copper disk lines  and rows marked. Most PTL Temperature Measuring Boards are tailormade, the following Article Nos are examples.

measuring area      copper disks              Article

in mm x mm:     lines x rows = quantity:      No.:

350 x650              7 x 13 =91                         T 06.09

500 x750             10 x 15 = 150                    T 06.15

700 x900              14 x 18 = 252                 T 06.25

850 x 1150           17 x 23 = 391                  T 06.39

Other sizes of boards, thermocouple materials,thickness and arrangement of the copper disks,as well as stands, wall fastenings and measuring instruments: on request
