IEC60811压痕试验仪

德国PTL压痕试验装置 IEC60811压痕试验仪 供应进口压痕测试装置

PTL压痕装置用于插头的插脚绝缘套管和直径达20mm
电线和电缆在200°C负载达11.5N的压力测试，根据
IEC 60811-3-1 / 1985 + 表 May 1986&8.1.3 和 & 8.2.3 图. 1,
EN 60811-3-1 / 草稿 1994&8.1.3 and &8.2.3 图. 1,
VDE 0473 811-3-1 部分/ 草稿 1995-01 & 8.1.3 and & 8.2.3图. 1

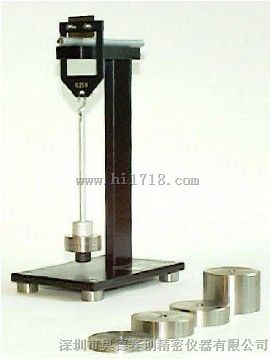

PTL Indentation device 10

for pressure tests on plug pin insulating sleeves as well as on cords and cables

with diameters up to 20 mm at temperatures to 200°C with loads to 11,5 N

according to

IEC 60811-3-1 / 1985 + corrigendum May 1986&8.1.3 and & 8.2.3 Fig. 1,

EN 60811-3-1 / Draft 1994&8.1.3 and &8.2.3 Fig. 1,

VDE 0473 Part 811-3-1 / Draft 1995-01 & 8.1.3 and & 8.2.3 Fig. 1

Standard outfit:

1    base plate, dimensions of the floor space 100 mm x 150 mm,

1    stand, with support, with plane sample bearing surface,

1    testing frame, mass including blade 25,5 g, exerted load 0,25 N,

1    straight blade, hardened and ground, 0,7 +0,01 mm thick, exchangeable,

1    load carrier, mass 25,5 g, for fitting the load weights, exerted load 0,25 N,

1    set of load weights, to load the sample with forces from 0,5 N to 11,5 N in steps of 0,01 N.

Design:base plate and small weight pieces of aluminum, all other parts of steel browned or nickel plated, bearing surface of the support ground, total height approx.

270 mm with sample diameter 20 mm,                      Article No.: T 13.10

alternative:

PTL Indentation Device 20

as above, but for simultaneous testing of 2 samples, with 2 testing frames, 2 load carriers and 2 sets of load weights, stand with bearing support T-shaped,

                                                     Article No.: T 13.20

Rounded blade with radius 6 mm according to IEC 60884-1 / 1994 Fig. 29:on request

PTL Indentation Devices as multiple devices for 3 or more samples: on request

PTL Indentation Devices according to DIN 72 551 Part 5&3.4.2 Fig. A.2: on request
