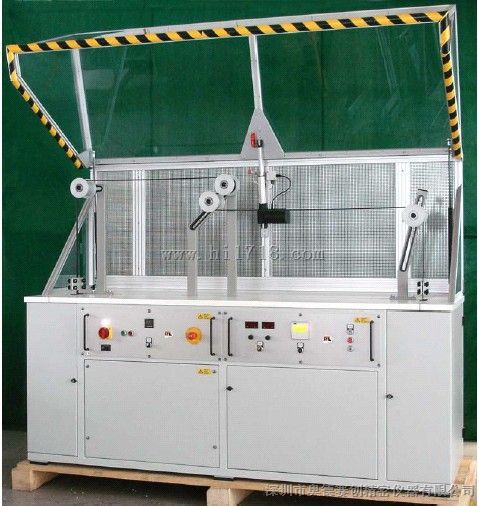

德国PTL软线弹性试验机

德国PTL软线弹性试验机  F43.11弹性试验机 供应进口弹性试验机

通过来回移动的PTL软线弹性试验机，根据

                        IEC 60065 / 2005-12 &16.3b *)表 19,

                         IEC 60227-2 / 2003-04&3.1.2 表1 图 1,

　　　　　　IEC 60245-2 / 1998-04 &3.1.2 表1 图 1,

　　　　　　VDE 0472部分603/ 1989-07 &4.8 and&4.12图5等相关标准

PTL Flexibility Test Machine

of flexible cables and cords by moving to and fro

according to  IEC 60065 / 2005-12 &16.3b *) Table 19,

　　　　　　IEC 60227-2 / 2003-04 &3.1.2 Table 1 Figure 1,

　　　　　　IEC 60245-2 / 1998-04 &3.1.2 Table 1 Figure 1,

　　　　　　VDE 0472 Part 603 / 1989-07 ?4.8 and&4.12 Figure 5

* )A high-voltage supply, however, belongs neither to the standard outfit nor is it available as

special outfit.

Task

Flexible cables and cords must be able to withstand the flexing and bending movement which occurs in normal usage. The stress in practical use is simulated by  means of the test with e.g. 60 000 load cycles.

During the test the sample is bent after each other into two opposite directions over a prescribed bending radius. For this purpose the cable to be checked is led over two pulleys on a carrier which moves to and fro.

Test Machine

The PTL Flexibility Test Machines are suitable for the stress by means of pulleys up to diameter 200 mm. The carrier is equipped with recirculating-ball bearing bushes which run on hardened and ground guideways. In accordance with the standards it is driven by means of a circulating chain. A connecting rod with ball-bearings is used for coupling the carrier with the driving chain. These features ensure that the carrier guide has almost no slackness, is easy to maintain and relatively quiet.

Attaching and removing the sample

s

The PTL Flexibility Test Machines have been designed so that the time required for attaching and removing the cables under test is kept as small as possible. It is not necessary - even in the case of the multiple test machines - to thread the cables.

For this reason the table has side slots. All clamps to fasten and to load the samples are designed in such a manner that, without changing parts, 16 different openings are provided to suit the different cable shapes and dimensions. Tightening is carried out by knurled nuts. It is possible to exchange the pulleys quickly.

PTL FLEXIBILITY TEST MACHINE 11

PTL Flexibility Test Machine 11

for checking the mechanical durability of flexible cords and cables by

bending them back and forth

Standard outfit :

1 carrier, with recirculating-ball

bearing bushes running be-low the table-board on two cylindrical guide ways, with mounted traveling boom,

1 geared motor with chain and

connecting rod to drive the carrier with a speed

0.33 m/s ?5%,

2 supports for the side pulleys,

with grooves for the adjust-ment of the pulleys,

1 set of bolts nuts and ball

bearings for fastening the pulleys,

1 set of loading weights, de-

tails see F 43/3
