德国PTL滚桶跌落试验装置

德国PTL滚桶跌落试验装置 IEC60068进口滚桶跌落装置

F06.50滚桶跌落检测装置，满足标准IEC60068-2-31.2008-05&5.3.3&5.3.3和An A，用来确定电器或元件的机械强度。

Standard Outfit :

1   barrel,   consisting   of   a   bearing-mounted   middle  segment, 2 intermediate segments of 250 mm height,  and 2 bottom segments, internal length of the chute  275 mm, internal width of the chute 275 mm, bottoms  made  of  19  mm  thick  wood,  with  removable  steel  sheets of 3 mm thickness, including a charging door,  internal height 1 175 mm, height of fall 1 000 mm, by  removing  the  intermediate  segments  convertible  to  internal height 675 mm and height of fall 500 mm,

1   frame with barrel support,

1   drive unit with AC geared motor, to drive the barrel at  5 rpm, with slip friction clutch as protection in case of  accidental contact,

1   switching and monitoring unit with fuses, protecting  switch for the motor, preset able counter to indicate  the number of falls and to switch off the unit.

D e s i g n :  steel  construction,  varnished  papyrus-white structured,   barrel   corpus   of   stainless   steel   sheet, varnished stone-grey structured, some steel parts blackoxide-finished, for connection to 230 V AC, 50 Hz, other voltages on request,                                              Article No.: F 06.50

A l t e r n a t i v e l y :

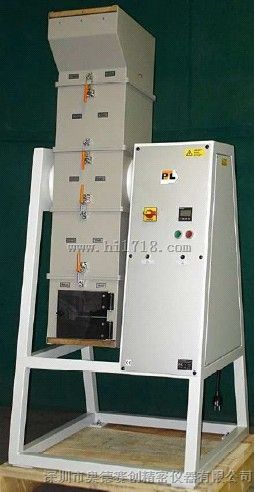

PTL Tumbling Barrel Test Machine  1 5

Similar to F 06.50 however with one segment barrel of internal height 675 mm and height of fall 500 mm,                                Article No.: F 06.15

S p e c i a l  m o d e l :

PTL Tumbling Barrel Test Machine  3 0

to determine the mechanical strength of accessories for vacuum cleaners, according to IEC 60312, similar to F 06.15 however of larger dimensions, total height of the barrel

approx. 1 070 mm, height of fall 800 mm,                         on request
