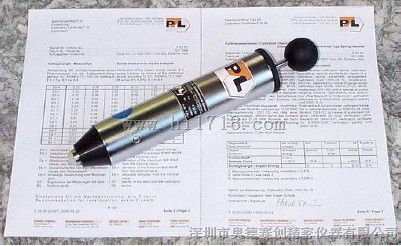

德国进口PTL弹簧冲击器F22.50

德国进口PTL弹簧冲击器F22.50 PTL弹簧冲击器F22.50

技术参数：

 型号                 冲击能量            公差

F22.10                0.14J               +/-0.014J

F22.11                0.20J               +/-0.02J

F22.15                0.35J               +/-0.03J

F22.16                0.50J               +/-0.04J

F22.17                0.70J               +/-0.05J

F22.18                1.00J               +/-0.05J

F22.20为单档，冲击能量为：2.00J

F22.50有五个适当的冲击能量0.20J,0.35J,0.50J,0.70J和1.00J

长　 度： 211mm

重　 量： 1250g

外　 径： 50 mm

锤头重量： 60g

锤头半径： 10mm

冲击组件： 包括击发球柄与锤头，重量为250g，锤头由白色聚先亚胺制成

冲击释放力：小于10N

PTL Spring-operated Impact-Test Apparatus F 22.50

for impact tests to demonstrate the level of robustness according to IEC, EN, VDE in accordance with e. g.: IEC 60068-2-75/ 1997-08 §5 and An. E

Standard Outfit:

1  body, including release mechanism and striking element guide, mass 1250 g, outside  diameter 50 mm,

1  striking element, with cocking knob and with hammer head, face of polyamide, spherical segment shape with a radius of 10 mm, mass 250 g, length approx. 315 mm,

1   release cone, mass 60 g,

1   helical compression spring, mass approx. 9 g,

total length cocked approx. 350 mm, total mass approx. 1570 g,

supplied ready for operation, including PTL certificate concerning calibration of impact energy by means of a calibration device according to IEC 60068-2-75 / 1997-08 Annex B and concerning release pressure,

Impact energy   Tolerance    Article No.:

0,14 J          ± 0,014 J     F 22.10

0,20 J          ± 0,02 J      F 22.11

0,35 J          ± 0,03 J      F 22.15

0,50 J          ± 0,04 J      F 22.16

0,70 J          ± 0,05 J      F 22.17

1,00 J          ± 0,05 J      F 22.18

PTL Universal Spring Hammer

as described above, but with the five impact energies 0,20 J, 0,35 J, 0,50 J, 0,70 J and 1,00 J, to be selected by means of a disk with knurled edge, tolerances as scheduled above, supplied with PTL calibration certificate concerning the five impact energies and the release pressure,
