IEC60529测试探针

德国PTL 测试指,探针，探棒 IEC60529/VDE0470测试探针 供应进口P10.17测试指

PTL 测试指,探针，探棒用于测试避免接触危险部位和进入固体异物

PTL Access And Object Probes

for testing the protection against access to hazardous parts and against ingress of solid foreign objects

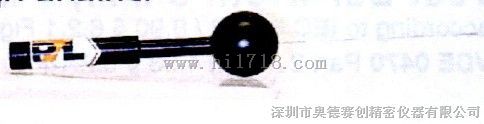

IEC Steel Wire Φ1mm, 100mm long, spherical stop

To prove the degrees of protection IP4XD, IP5XD,IP6XD

and IP4X"Protected against access to hazardous parts with

wire and against solid foreign objects of diameter 1mm and more"

According to:

IEC 60529 /11.89 &12.1 Table VI and & 13.1Table VII,

VDE 0470 Part 1/ 11.92& 12.1 Table 6 and &13.1 Table 7,

          Without dynamometer, a),b)             Article No: P 10.17

          With dynamometer 1N, b)              Article No: P 10.27

Workmanship: The active parts of the test fingers and-pins consist of hardened stainless stell. The isolating parts are made of POM (Polyoxymethylene)

a) with longitudinal bore Φ 12mm at the end of the handle to pin up at the rod Φ 12mm of a Push and Pull Dynamometer

b) with longitudinal bore Φ 4mm in the handle to connect a test lead with banana plug

c) with radial bore Φ 4mm in the handle to connect a test lead with banana plug necessary if a Push and Pull Dynamometer is mounted

d) with eyelet and key ring at the rod protruding from the handle, to measure pull forces. E.g.with the test Hook P10.40

e) to pin up at a Push and Pull Dynamometer by means of Adapter Φ 12mm/Φ 10mm Article No. P10.61

f) with rod Φ 12mm at one end to apply push forces, e.g. to the probes marked with a)
