进口振动管测试装置

德国PTL振动管装置  IEC60034/IEC60529振动管装置  供应进口振动管测试装置
电机驱动，参照标准：

IEC 60034-5 / 1991-01&9.1 Table IV Fig. 4,
IEC 60529 / 1989-11&14.1 Table VIII Fig. 4,
IEC 60598-1 / 1999-02 &9.2.4 and&9.2.5 Fig. 7,
IEC 60947-1 / 1999-02 C.14.1,
EN 60335-1 / 1994 + A11 / 1995&15.1.1,
EN 60950 / 1992 + modifications up to 1997 An. T, DIN 40 050 Part 9 / 1993-05 ?7.4 Table 8 Fig. 4,
VDE 0623 Part 1 / 1998-11&18.4 Fig. 3, VDE 0632 Part 1 / 1996-04&15.2.2

Standard outfit:

1 oscillating appliance, with flanged shaft to screw on the oscillating tubes, height above floor1300 mm, on request with a second flanged shaft as shown on Fig. 1,

1 drive by three-phase geared  motor,2 oscillating  speed 60°/s, with frequency

converter,swivelling angle sensor, swivelling angle limiting safety switch, elec-tromagnetic brake, brake release switch, emergency stopping switch and watertight socket to connect a turntable,

1  water supply with fine filter to be cleaned by reverse flow, pressure regulator  and pressure indicating instruments, adjustable flow regulating valve and flow  indicating instrument, electromagnetic valve and rotary union to supply the water  through the flanged shaft, prepared to  connect a hose of nominal diameter 1/2",

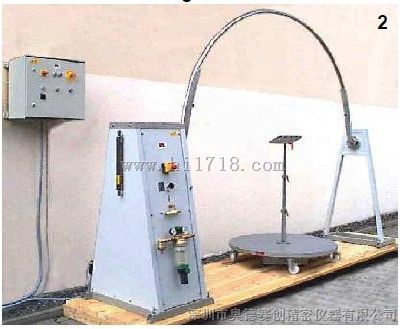

1  resp.2 opposite bearings, with flanged shaft to screw on the oscillating tubes, wall fastening type, also available for floor fastening, (Fig. 1 and Fig 2),

1   control box, wall fastening type (Fig. 4),  with start and stop buttons, switches for water, oscillating drive and turntable drive,main switch and emergency stop- ping switch to be unlocked by key, rotary knob to adjust the swivelling angle infinitely from 60°to minimum 165°on either side of the vertical, feasibility to  adjust the oscillating angle mid position, fuses

and thermal excess current release.

Design : base frame of the oscillating appliance and of the opposite

bearing made as weldment of stainless steel, sheathing of stainless steel sheet, all parts primed and structure varnished papyrus-white with stone-grey accents, for fastening at the floor with 4 adjusting screws and 4 fixing screws each, flanged shafts of stainless steel, degree of protection of the electrical installation IP65.
