德国PTL滴水箱

德国PTL滴水箱 IEC60034/IEc60529滴水试验机 供应进口滴水试验箱
用于检查防水来证明二特征标号1“防止水滴”和标号2“倾斜状态下防止水滴保护样本”的保护程度

参照标准：
IEC 60034-5 / 1991-01 &.1 Table IV Fig.3,
IEC 60529 / 1989-11 &14.1 Table VIII Fig. 3,
IEC 60598-1 / 1999-02 &9.2.3,
IEC 60947-1 / 1999-02 Ann. &C.14.1,
EN60335-1 /1994-09 + A11/ 1995-05& 15.1.1,
EN60950/1992-08+mod.up to A4/1997-03Ann.T,
VDE 0570 Part 1 / 1998-07 &17.1.1E,
VDE 0630 Part 1 / 1993-05 &14.3.1 and &14.3.2,
DIN 40 050 Part 9 / 1993-05 &7.4.1 Table 8 Fig. 3

Standard outfit:

1   water tank with drip nozzles in the bottom spaced 20mmx20mm, provided  with a hermetically tight cover, with overpressure/air drain valve, with 3 chains and  holding devices each for suspending, precisely adjustable for levelling,

1   flow controlling valve with flow indication, with ball valve and rapid  coupling to feed or to drain the water, on a separate plate for mounting on the wall,

1   set of hoses to feed and to drain the water  and the overpressure, each 5 m long,

1   grate as carrier for the specimens, with 3 holding devices to suspend from the chains, precisely adjustable for levelling.

Design : water tank of anodized aluminum without throttling means like the formerly usual cloth filters,

  A) for suspending from the ceiling with 3 eyebolts and metal dowels,

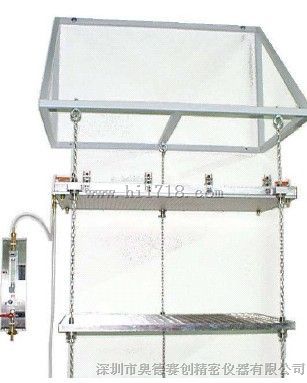

or B) for suspending from a frame for mounting on the wall, see Fig.,

drip height from 200 mm to 2000 mm infinitely adjustable with a maximum height of the specimen of  800 mm, designed for a height of the ceiling up to  4 m, for other ceiling heights on request, grate, chains, frame and drip nozzles of stainless steel,

  drip area       quantity of    method of     space requirement    Article

in mm x mm:     drip nozzles    mounting:     W x D x H (in mm):     No.

  400 x 300       300     A) at the ceiling  450 x 450 x 3100   P 01.12

  800 x 400         800     A) at the ceiling  850 x 550 x 3100   P 01.15

 1000 x 500         1250    A) at the ceiling  1050 x 650 x 3100   P 01.18

  400 x 300         300     B) on the wall      520 x 550 x 3100   P 01.32

  800 x 400         800     B) on the wall      920 x 650 x 3100   P 01.35

 1000 x 500         1250    B) on the wall     1120 x 750 x 3100   P 01.38

Other types, e. g. with other drip areas or on a stand with stable frame work, open at one side:                                                   on request
