德国IEC60670-1低温冲击试验仪

德国PTL低温撞击冲击试验装置 IEC60670-1低温冲击试验仪 供应进口IEC60811-1-4低温冲击测试仪

以确定绝缘电线，电缆，耦合器，插头的插脚绝缘套管外壳在寒冷环境下的机械强度，根据IEC 60670-1 / 2002-12 &15.1 Fig. 8 1), IEC 60811-1-4 /
1985 + Corrigendum May1986+A1/1993-09 + A2 / 2001-07&8.5 Fig. 2, IEC 60884-1 / 2002-06&24.4 Fig. 27 (and &30.4 Fig. 42 1)), EN 60811-1-4 / 1995-04 + A2 / 2001 &8.5 Fig. 2,
VDE 0473 Part 811-1-4/2002-09 & 8.5 Fig.2, VDE 0620 Part 1/2002-01&24.4 Fig. 28 (and &30.4 Fig. 41 1)等标准。
对于这些，需要物品号为T16.4直径为6mm,的中间块

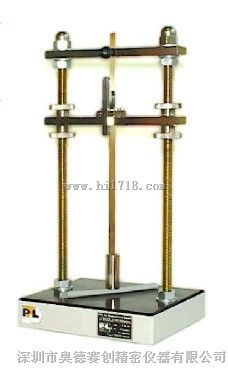

PTL Low Temperature Ram Impact Test Apparatus 10

to determine the mechanical strength of insulated cords, cables, couplers, plug pin insulating sleeves and enclosures in the cold

according to IEC 60670-1 / 2002-12 &15.1 Fig. 8 1), IEC 60811-1-4 /

1985 + Corrigendum May1986+A1/1993-09 + A2 / 2001-07&8.5 Fig. 2, IEC 60884-1 / 2002-06&24.4 Fig. 27 (and &30.4 Fig. 42 1)), EN 60811-1-4 / 1995-04 + A2 / 2001 &8.5 Fig. 2,

VDE 0473 Part 811-1-4/2002-09 & 8.5 Fig.2, VDE 0620 Part 1/2002-01&24.4 Fig. 28 (and &30.4 Fig. 41 1)

for this, intermediate pieceΦ6 mm, Article No. T 16.41, is required

Standard outfit:

1    steel block, height 40 mm, width approx. 200 mm, mass 10 kg, 2 columns, inclusive of upper crossbeam with fixing screw,

1    lower crossbeam, easy adjustment of height, with releasing lever for the falling weight,

1    guide rod, three-edged, with slightly rounded edges, for heights of fall up to 100 mm with maximum height of sample 40 mm,

1    intermediate piece of steel, diameter 20 mm, bottom side rounded R = 300 mm, mass 100 g.

Design:steel block primed and papyrus-white structure varnished, upper side of steel block browned, all other parts of stainless materials or nickel-plated, base 160 mm x 200 mm, total height

approx. 450 mm without sponge rubber pad,                                               Article No.: T 16.10

Alternative:

PTL PTL Low Temperature Ram Impact Test Apparatus 14

as above, however for heights of fall up to 300 mm with max. height of sample 70 mm

total height without sponge rubber pad approx. 700 mm, Article No.: T 16.14

Accessories:

Intermediate piece of steel, mass 100 g, with striking bolt of diameter 6 mm, length

20 +1 mm, for tests according to the standards marked with 1), Article No.: T 16.41

Falling weights, with collar for the releasing lever, of browned steel,

weight:          100 g       200 g     300 g     400 g     500 g

Article No.:      T 16.51    T 16.52     T 16.53     T 16.54     T 16.55

weight:          600 g       750 g     1000 g     1250 g     1500 g

Article No.:      T 16.56    T 16.57     T 16.58     T 16.59     T 16.60

Complete set , consisting of 1 piece T 16.51 to T 16.60 each,               Article No.: T 16.70

Sponge Rubber Pad, as a base for the steel block, approx. 180 mm x 220 mm, 40 mm thick, density approx. 370 kg/m3, open cell,                                                             Article No. T 16.71

Sponge Rubber Pad, as
