德国PTL摆锤冲击测试仪IEC60068

德国PTL摆锤冲击测试仪 IEC60068型号F40.25摆锤冲击测试装置 供应进口摆锤冲击测试装置

德国PTL摆锤冲击测试仪，符合标准IEC60068-2-75 1997-08&4.2等，用来测
试冲击能量从0.14J到达1.0J时机械的强度.

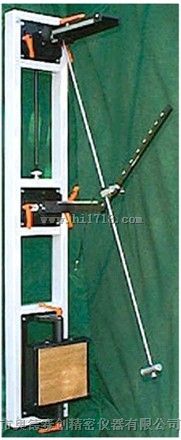

PTL PENDULUM IMPACT-TEST APPARATUS

to test the mechanical strength with impact energies of 0 ,14 J up to 1, 0 Jaccording to IEC 60068-2-75 / 1997-08 &4.2, Tab. 1 and Tab. 2, similar Annex D Striking element according to Table 1, Dia18,5 mm, equivalent mass  0,25 kg, impact energies and heights of fall according to Table 2,

Standard Outfit :

1    tubular pendulum arm of steel, external diameter 9 mm,Rockwell hardness,

1    basic frame, height approx.  1270 mm, width approx. 200 mm, with bores for screws for mo        unting on a wall,

1   extension arm, vertically adjustable, with horizontally adjustable pendulum pivot,

1    extension arm, vertically adjustable,  with release mechanism for the pendulum, scale for height of fall horizontally adjustable,

1  Mounting Fixture according to IEC 60068-2-75 / 1997-08 Annex D Fig. D.3, with steel block 175 mm x 210 mm x 35 mm, mass 10 kg, turnable around its vertical axis and to be clamped with tommy screws, sheet of plywood 175 mm x 175 mm x 8 mm,in clamping rails move-able to the sides and to be turned in steps of 90°around its central axis rectangular to the sheet of plywood,

Design:

basic frame papyrus white structure varnished, steel parts browned or nickel  plated,

 partially  made of stainless steel,                                                  Article No.: F 40.25

Accessory :

Mounting Block similar to IEC 60068-2-75 / 1997-08 Annex D Fig. D.4,for  testing  flush type  specimens,  made  of  beech  125  mm  x 125 mm  x  50  mm,  with  through  bore  diameter  65  mm,  on plywood sheet 175 mm x 175 mm x 8 mm,                                  Article No.: F 40.63
