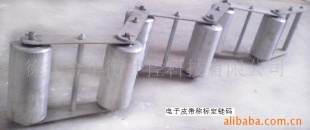

皮带秤标定链码

电子皮带秤系列标定链码，符合中华人民共和国国家计量检定规程JJG650－90规定，是一种模拟负荷标准器，在约定的时间内可作为电子皮带秤的校验标定器，加配自动收放卷扬装置后，能更方便地校准和修正电子皮带秤的计量精度。
特点
·    标定链码给校验秤带来方便；使费时、费力实物校验工作更简单、更准确；
·    节省了人力，提高了工作效率；
·    校核计量精度高（静态3/10000，动态度1/1000）。

本系列电子皮带秤是在皮带输送机中对散状物料进行连续计量的理想设备，具有结构简单、称量准确、使用稳定、操作方便、维护量小等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐环境，广泛应用于电力、冶金、化工、煤炭、矿山、港口等行业。

原理
   电子皮带秤主要由(称重传感器、测速传感器、电脑积算器)等组成；积算器接收来自称重传感器毫伏信号及来自测速传感器的脉冲信号，对这两种信号进行处理和积分运算，得出物料（流量和累计量）并显示在面板上。

适用性
·皮带带宽：  500 －2200㎜；
·稳重能力:   6000t/h；
·皮带机倾角：0 － 18°的范围；
·皮带机速度：0.1 －4m/s
·皮带机进出料口中心距：≥1.2 m 。
·普通胶带输送机及气垫式皮带输送机

称重传感器

   ICS系列电子皮带秤所采用的称重传感器为应变片式拉式传感器或压式,主要指标如下:
·激励电压：   10VDC±5%
·灵敏度输出： 2－3mV/V
·非线性\重复性\滞后性：  ＜ 额定输出的0.03%
· 输入阻抗：   350Ω±20;
· 输出阻抗：   350Ω±5;
· 适应温度：  －18℃～50℃
· 短期过载能力： 为传感器容量的150%

测速传感器

   测速传感器直接连在大直径测速滚筒上,消除了皮带可能打滑造成的计量误差,可靠地接触皮带,以真实地反映皮带的线速度.测速传感器向称重仪表发出系列脉冲信号,每个脉冲代表皮带行程的一个单位,脉冲频率和皮带速度成正比.
频率范围：0～1.2KHz

201型称重仪表

·    仪表上屏显示累计量,下屏显示瞬时流量；
·     所有数据、指令均用按键简单输入、操作简捷方便；
·     具有自动诊断故障、停电保持数据等功能，
·     可选电流输出板，正比于流量的0～20mA或4～20mA；
·     可选通讯板，方式为RS－485C标准接口，
·     远程计数采用有源或无源触点方式
·     有现场壁挂式和面板嵌入式；

2000型称重仪表

·    菜单式操作方式，皮带秤所有数据均显示在高亮度的四行真空荧屏上
·    具有多层次口令保护，以方便不同的用户；提供线补偿，使皮带秤额定载荷25%～100%时精度相同；
·    能保持原有数据，以备人为失误时查询；
·    可选模似输出，用于料流、重量或速度显示；
·    可选模拟输出延时，以便实际控制使用；
·    可选模拟输入输出板（一路或两路电压、电流输入输出），以便控制或作补偿使用；
·    可选RS－232 \ RS－485通讯板，
·    如与角度补偿器相连，可在输送机倾角改变而影响零点值时，自动修正其间隔值，从而起到角度补偿的作用；

ICS－14型秤架

· 该秤架主要用于需要进行贸易结算且输送机倾角较小的场合；
·    秤架上放置四组托辊，为全悬浮式结构，无耳轴支点和可移动件，四只称重传感器位于两个横梁承力；

ICS－17A型秤架

· 该秤架主要用于皮带输送机系统中；
· 秤架上放置四组托辊，采用两只拉式传感器位于中部横梁内并与杠杆相连接，外侧端部支承采用无磨擦耳轴为支点。
