标定链码

皮带秤链码标定装置

概述

JHH-BLM固定式链码标定装置是在电子皮带秤上进行动态模拟物料额定流量而设计的一种专用设备，它对各种的皮带秤、称重给料机进行校验。使用场合为安装电子皮带秤的各种场合，产品系统精度高于电子皮带秤、核子秤的使用精度3倍以上。

工作原理

链码模拟皮带上每米物料的负荷置于运行中的皮带上，两端用软绳呈“八”字形牵拉以防走偏或同皮带一起滑行，其链码工作长度应能覆盖电子皮带秤的称重区域以及称重区域前后二组托辊。记录皮带一圈的长度和运行的圈数，与链码的标称值之积作为基准值，以称重仪表在上述情况下的累积量为基准值比较就能确定电子皮带秤的实际误差，是否在允许范围内，便能检定其计量精度是否合格。

JHH-BLM固定式链码标定装置

概述

  常规的皮带秤校验为挂码校验或实物校验，前者为静态模仿动态，误差较大；而后者校验的劳动强度大，很不方便。BLM电子皮带秤国际通用系列标准链码，符合中华人民共和国国家计量检定规程，JJG195-2002的规定，是一种模拟负荷标准器，可作为电子皮带秤和称重给料机的校验标定器，加配自动收放卷扬装置后，能更方便的校准和修正电子皮带秤的计量精度。

工作原理

  电子皮带秤调零后，标准重量的链码在皮带运行时，动态模拟物料状态，通过秤体把重量传给称重传感器。同时，系统设定此时的皮带运行速度为恒速；称重显示器经运算，并显示出瞬时重量。系统选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬机来完成，更加方便、简捷省力。

系统构成及特点

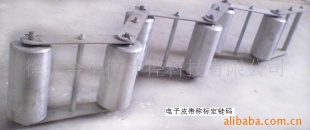

JHH-BLM型链码标定装置，由滚珠、链片、内外连板和挂环等组成。

标定精度高（静态0.03%，动态0.1%）

比实物校验结构简单，造价低，比挂码装置更接近实际

结构合理，构成均匀，操作方便

占地面积小，系统安全可靠

节省人力，工作效率高

可选链码的自动收卷装置、方便、快捷

JHH-BLMD动态式链码标定装置

概述

根据中华人民共和国电子皮带秤检验规程JJG195-2002规定CLM型动态循环链码标定装置是对电子皮带秤动态校验的理想设备，适用于校验准确等级在0.5-2.0级的ICS系列电子皮带秤。

原理

在皮带秤上方安装，在标定皮带秤时，通过升降系统，把其放落在输送皮带上，靠皮带运动，拖动循环链码在皮带秤的称量段，周而复始的循环运转，用循环链码校验仪表的显示值修正皮带秤的指定值，从而达到校验皮带秤的目的。

主要特点

校验方便，准确可靠，自动程度高，结构合理。

控制系统为就地操作，并预留远控操作接点。

循环链码与皮带同步运行，校验具有代表性。

技术参数

链码规格（kg/m）：最小值为5kg/m，以10kg/m等级到180kg/m共14种规格

精度：M11级

适用皮带宽度：500～2200mm

总功率：4W

环境温度：仪表：-20℃～60℃

电源：仪表：220VAC 50HZ

           升降系统：380VAC 50HZ
