DN系列蒸汽流量计

价格：: 电议

型号：: DN系列

品牌/商标：: 宝凤

企业类型：: 制造商

新旧程度：: 全新

原产地：: 上海

产品介绍

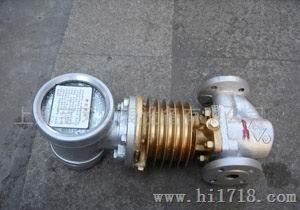

DN系列蒸汽流量计

蒸汽流量计

结构与工作原理
1、分流管 2、本壳体 3、顶销灯 4、转子 5、石墨轴承 6、盖型螺母 7、喷嘴 8、喷嘴板 9、套管 10、孔板 11、转子轴 12、阻尼室体 13、阻尼叶片 14、宝石轴承 15、阻尼室 16、减速齿轮组 17、主动磁钢 18、补动磁钢 19、排水口堵头 20、密封板 21、指示器紧固螺栓 22、指示器 23、远传出线口 24、紧固螺栓 25、注水口丝堵

型号规格	DN25	DN50	DN80	DN100
H(mm)	456	643	673	693
h(mm)	86	203	218	230

主要技术性能指标
1、仪表型号：LFX-2.5 LFX-05 LFX-08 LFX-10
2、公称通径：DN25 DN50 DN80 DN100；
3、允许压力：0.05～1.0 MPa^# 0.05～1.6MPa；
4、流量上限：27～266kg/h^# 133～835kg/h；
5、流量范围：流量上限的30%-150%（严禁超过流量上限的150%）；常用范围为流量上限的50%-100%；
6、允许温度：220℃^#240℃^#；
7、精度等级：2.5级（试验孔板），4级（更换孔板或压力调整后）；
8、流量上限：（见表1）
注：标有^#的数据均为LFX-2.5流量计的数据。

表1

企业名片-- 上海宝凤仪表设备有限公司: 联系人：刘晓勇先生; 经营模式：其他; 电话：021 56033849; 手机：13816587888 13701981839; 传真：021 56033849; 地址：上海市老沪太路200号

DN系列蒸汽流量计相关产品

: DN系列蒸汽流量计
蒸汽流量计

蒸汽表压	各种口径各号孔板流量计的流量上限
蒸汽表压	LFX-2.5			LFX-05			LFX-08			LFX-10
MPa	1	2	3	1	2	3	1	2	3	1	2	3
0.05	105	53	27	660	265	133	1325	660	265	2650	1325	660
0.1	120	60	30	750	300	150	1500	750	300	3000	1500	750
0.2	145	72	36	915	366	183	1830	915	366	3660	1830	915
0.3	165	83	41	1050	420	210	2100	1050	420	4200	2100	1050
0.4	183	92	46	1165	466	233	2330	1165	466	4660	2330	1165
0.5	200	100	50	1270	508	254	2540	1270	508	5080	2540	1270
0.6	215	107	54	1365	547	273	2730	1365	547	5470	2730	1365
0.7	229	115	57	1450	576	290	2900	1450	576	5760	2900	1450
0.8	242	121	61	1540	615	315	3150	1540	615	6150	3150	1540
0.9
