水泥比长仪

根据新制定的《混凝土膨胀剂》建材行业标准JC476-2001和新修定的《混凝土外加剂应用技术规范》GBJ119、对原标准的比长仪进行较大的修改，仪器结构精度要求更高。

一、用    途

它是测量长度变化的精密仪器，它是用于水泥膨胀剂生产厂，水泥制品厂，科研单位，大专院校，建工部门等，用来测量膨胀水泥的线膨胀率，自应力水泥的自由膨胀率和限制膨胀率，水泥胶砂及混凝土限制自由膨胀率等。

二、主要技术参数

1、百分表最小刻度值为：0.01mm

2、百分表量程为10mm

3、测头平面直径：Φ6.5mm

4、标准杆基长： 158mm

   三、结构特点

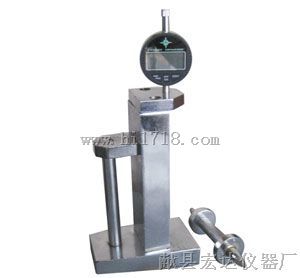

比长仪是由（如图）1、百分表   2、上测头    3、90°V型槽支架   4、下测头5、标准杆     6、底座等组成、它具有使用方便，测量精度高，快速快，读数清楚等优点，为了满足用户的使用要求，支架采用V型槽式，上下测头采用平面测头，这 种方法提高了测量精度和准确性，可供广大用户试验检测用。

 四、使用方法

    1 、 把标准棒放入支架V型槽内，然后安装百分表，使大指针约有5圈的量程（小指针指向5）将百分表紧固好，然后转动表盘外圈使大指针对准零点，此时零点校正完成。

     2、将待测体擦净，轻轻把试体放入比长仪上下测头与支架V型槽内，实试体有标记的一面与比长仪的相对位置的下次测量时一致，使百分表测头与试体测头接触，（如果千分表有微小变化，再转动表盘外圈使大指针对准零点）此时完成了试件的基准校正。下一龄期测试时把试体放入比长仪上根据大指针的变化读取收缩或膨胀值。

3、测量试体读数时，首先应读表内小指针所指示的数值，然后再读大指针所指示的数值，测量试体加时应读大表盘的外圈字数值，减时读里圈的数值，（如百分表小表针指在1-1格之间，大表针指在86的刻度上，应读作1.86mm，又如小表针指在0-1格之间，大表针指在68的刻度上，应读作0.68mm，又如标准杆基长158mm，比长仪千分表小表针指定在1格上，大表针1在“0”点上，测量试体时小表针指在1-2格之间，大表针指在56的刻度上，应读作158.56mm。

4、比长仪是一种精密的测量仪器，所以在使用过程中一定要轻拿轻放，保持清洁，切勿碰撞，更不能随意拆卸，以免影响测量精度，比长仪用完后，应擦干净放在箱内保管好，以备下次再用。
