混凝土圆柱体劈裂夹具

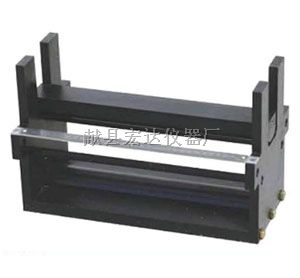

立方体试件劈裂抗拉强度试验夹具

1.本方法适用于测定按《普通混凝土力学性能试验方法标准》的要求制作和养护的立方体试件的劈裂抗拉强度。

2.测定立方体劈裂抗拉强度的试件应是按《普通混凝土力学性能试验方法标准》要求制作和养护的立方体试件。

3.立方体劈裂抗压强度试验步骤应按下列方法进行：

（1）擦净试验机上下压板的加压面。将圆柱体试件置于试验机中心,在上下板之间各垫一条垫条，圆柱体轴线在上下垫条之间保持水平，垫条的位置应上下对准。宜把垫层安放在定位架上使用。

（1）试件从养护地点取出后应及时进行试验 ，先将试件擦拭干净，与垫层接触的试件表面应清除掉一切浮渣和附着物。开动试验机，当上压板与圆弧形点垫块接近时，调整球座，使接触均衡。加荷应连续均匀，当混凝土强度等级＜C30时，加荷速度取每秒钟0.02~0.05MPa；当混凝土强度等级≥C30且＜C60时，取每秒钟0.05~0.08MPa；当混凝土强度等级≥C60时，取每秒钟0.08~0.10MPa；至试件接近破坏时，应停止调整试验机油门，直至试件破坏，然后记录破坏荷载。测量尺

5.立方体劈裂抗压强度试验结果计算及确定按下列方法进行：

⑴ 立方体劈裂抗压强度按下式计算：

式中  fts————混凝土劈裂抗拉强度（MPa）；

       F————试件破坏荷载（N）；

         A————试件劈裂面面积（mm ）,为试件横截面面积

   立方体劈裂抗压强度精确至 0.01MPa。

⑵ 当采100×100×100用非标准试件测得的劈裂抗拉强度值，应乘以尺寸换算系数0.85；当混凝土强度等级≥C60时，宜采用标准试件；使用非标准试件时，尺寸换算系数应由试件决定。
