混凝土含气量测定仪

一、用 途

测定新拌混凝土含气量，用以检验引气剂掺入量和控制混凝土质量。适用于普通混凝土，流动混凝土，干硬性混凝土和碾压混凝土，不适用于轻骨料混凝土。

二、主要规格

1、混凝土骨料粒径不得大于40mm。

2、含气量测定值10%

3、混凝土量钵尺寸，容积7L，内径与高度比为1∶1。

4、显示仪表：压力植量程0.1MPa、分度值0.005MPa、含气量值量程10%，最小读数0.1%.本技术规格全部符合GT/T50080—2002国家标准。

三、原理与结构

本仪器以气体波义尔定律为基础，有一定初始压力和体积的空气，引入装有新拌混凝土的量钵中，当压力平衡时，由压力的改变来确定新拌混凝土的含气量。

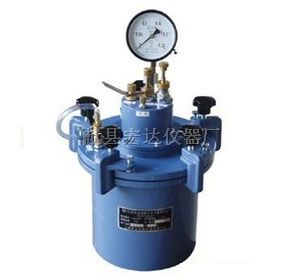

混凝土含气量测定仪的结构见图1，由量钵和上盖两部分组成。空气室置于上盖顶部内部是空的。充填混凝土表面的水，由[ 注水排水阀 ]注入，并由[ 排水排气阀 ]将量钵内的空气排出。测试前所有所有阀门均处于关闭状态。空气室的初始压力，由[ 打气筒 ]往气室加压经操作阀引入。按下2-3次[ 操作阀 ]，空气室的压力空气进入混凝土量钵中，当压力平衡时，[压力/含气量表 ]度盘上指示出被测定新拌混凝土的含气量。

[ 压力—含气量表] （5）有压力刻度线（黑色）和含气量刻度线（红色）两条刻度线，压力刻度线用以控制初始压力（0.1MPa）含气量刻度线用以显示被测新拌混凝土的含气量。

所有阀门与容器连接均用密封圈密封，以保证不漏气。量钵和上盖均采用铝合金材料制作，仪器重量轻，钢度大。在广泛吸收用户对HC-7L型混凝土含气量测定仪使用十于年意见的基础上，进行更新换代，使仪器操作简便，灵活。

四、仪器校正

仪器校正时，操作者的目视高度必须与仪器表盘垂直，距表盘40Cm左右，任何粗心地操作，都将影响校正结果的准确性。

（一）容器校正

1、量钵容积校正

测定充满量钵的水重W称量精度为水重的0.1%。用台称称量量钵和玻璃板合重。将水注满量钵，用玻璃板沿量钵顶平推，赶走气泡。使钵内盛满水而玻璃板下面无气泡。擦干量钵外部水份并称重，两次重量相减所得的水重，除以该温度下水的比重，即为量钵容积。

2、校正容器的校正

将校正容器置于水平台面上，向内注水，当水面达到三角形堰口下垂直隙缝底面时为止（观测时要考虑水的表面张力使水面下凹的影响）。精确的测定校正容器的水重U，称量精度为水重的0.1%。

（二）含气量零点（0 %）校正

1、量钵充满水，将[ 引水管 ]旋入上盖底面[ 注水排水阀 ]的螺孔内，然后，将上盖置于量钵上装成一体，旋紧[ 紧固手柄 ] 操作时应逐个螺栓轮换逐次旋紧，4个螺旋全部旋紧。

2、关闭[ 微调阀 ]并打开[ 注水排水阀 ][ 排水排气阀 ]。由[ 注水排水阀 ]铜弯管处向量钵中注水，直到量钵中所有空气从[ 排水排气阀 ]赶出为止,操作时，可轻摇量钵以使量钵内空气排出，直至[ 排水排气阀 ]出水，关闭[ 排水排气阀 ]和[ 注水排水阀 ]。

3、用[打气筒]向气室充气，直到指针升到 0.1MPa 初始压力线为止（0 点），（使压力稍大于0 点，然后再微松[ 微调阀 ]排气，指针恰好指定在初始压力刻度线0 点上）。

4、按下2-3次[ 操作阀 ]，指针徐徐逆时针方向转动，当指针停止后，静观1分钟，再读含气量 刻度线（红色）的读数，此时指针应指在 0% 刻线上。

5、零点校正中2、3、4项操作至少要进行两次，次属预压试验，测定结果不宜采用，如果指针偏过0%含气量刻线，则说明量钵内的空气没有全部排除，应重复进行2、3、4项操作。

本仪器出厂时经过严格校正，一般情况下不得调整含气量零点位置。除非仪器检修，更换零件或经过多次测定表明指针与0%含气量刻线有相同偏差时，方允许调整零点位置。

（三）含气量逐点校正

新仪器出厂，定期检修，更换零部件或调整过含气量度盘零点位置，都应含气量逐点校正。

1、零点校正结束后，用[打气筒]向气室充气，直到指针升到初始压力线（0 点）为止，（使压力稍大于（0 点），然后再微松[ 微调阀 ]排气，指针恰好指定在初始压力刻线（0 点）上）。关闭[ 注水排水阀 ]用吸液胶皮球将铜弯管内的水吸净。

2、将铜弯管插入100mL量筒内，微开[ 注水排水阀 ]，抽取量钵容积1%的水量,一般为70毫升。当量筒的水量抽够规定水量B后，关闭[ 注水排水阀 ]，然后，再按下2-3次[ 操作阀 ]，当指针停止后，再静观1分钟，读取含气量 刻度线（红色）上测值,关闭操作阀。此时[压力/含气量表 ] 刻度线（红色）指示出的数值即为含气量1%的数值。

3、标定含气量2%

  用[打气筒]向气室充气，直到指针升到初始压力线（0 点）为止，（使压力稍大于（0 点），然后再微松[ 微调阀 ]排气，指针恰好指定在初始压力（0 点）刻线上）。关闭[ 注水排水阀 ]用吸液胶皮球将铜弯管内的水吸净。将铜弯管插入100mL量筒内，微开[ 注水排水阀 ]，抽取量钵容积2%的水量（一般为140毫升）。当量筒的水量抽够规定水量B后，关闭[ 注水排水阀 ]，然后，再按下2-3次[ 操作阀 ]，当指针停止后，再静观1分钟，读取含气量 刻度线（红色）上测值A1。关闭操作阀。此时[压力/含气量表 ] 刻度线（红色）上指示出的数值即为含气量%的数值。

 如此重复进行2、3、项操作7次，即可逐点校正2%，3% 8%……

6、逐点校正结束后，关闭操作阀，微松进气阀排除空气室内的压力空气，要注意指针慢慢回到压力零点，不可猛松，使指针撞击零点定位柱。打开排气阀和进水阀，松开紧固螺栓，取下上盖。将旋入进水阀的取水短管和排水管取下（此两件只用于仪器校正）妥善保管。
