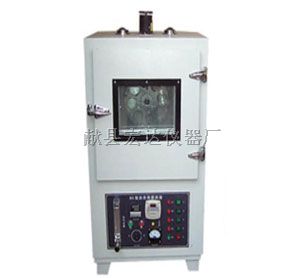

85型沥青旋转薄膜烘箱

82型烘箱是按照(JTJ052-200)标准中(T0609-1993)的要求设计生产的，适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要，测定薄膜加热后,沥青残留物的针入度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

二、结构：

1、外体由薄钢板构成，上半部是装有双重门的全不锈钢工作室，中央装有玻璃窗。在室内装有照明灯，可以在测定进行时能方便地从外面看到室内温度计的读数。

2、加热装置装在工作底部，采用空气自然对流法加热空气。通过上下和背后的风道均匀加热工作室。

3、工作室中央装有可以放置四只沥青盛样皿的转盘，它由电机带动。以每分钟5.5转的速度转动。

4、温度控制采用智能仪表，确保满足试验规程要求的163℃±0.5℃以内。

三、主要技术规格

四、使用方法

1、电源设备：应在供电线路中装有超负荷的保险装置，供此箱专用，并具有良好接地装置，校平烘箱，使转盘在水平面上旋转。旋转时与水平面的倾角不得大于3度。

2、温度调正：

①装上温度计（温度计水银球底距离转盘顶面约6毫米）调整控温仪至所需温度163℃。

②关闭配电盘上所有的开关，将电源插头插上，打开电源开关。

③待整个工作室温度上升至所需温度时（163℃），应检查工作温度计读数，通过调整控温仪来获得工作室的正确温度，恒温15分钟，即可进行沥青薄膜测定。

4、将盛有试样的盛样皿放至转盘上，关闭烘箱，使转盘旋转，恒定烘箱温度在163℃。

5、在箱子运转中，室内照明灯不要随意启开，以免影响工作室温度的稳定。

6、完毕后，必须切断各个开关。

五、注意事项

1、本烘箱按连续使用设计制造，每月要检查一次加热器，电器开关有否发生损坏。

2、工作室内照明灯不要随意开启，并且开的时间不宜过长，以至烧毁。

六、附   件

试品转盘       壹只

盛 样 皿       四只

使用说明书     一份

合  格  证     一份

85型沥青旋转薄膜烘箱

一、概述：

本产品按国家交通部JTJ052-2000标准，并参照日本JIS标准中有关回转薄膜烘箱的标准设计制造。本仪器适用于测定半固体沥青在加热和空气的作用下性能变化的情况，该项试验方法较接近沥青在使用过程中加热、拌合的实情情况。在短时间内即可考核出沥青的老化性能，它适用于沥青搅拌站，公路桥梁工程单位以及有关科研质检部门作沥青老化性能之专用设备。

二、结构与原理：

箱体由内、中、外、三层组成，内胆采用不锈钢材料，外中层用热板折弯成型，中间有硅棉作保温，下部为电气总控制。上部为工作室，后侧为转盘电机及变速系统，顶部装有鼓风机。工作室内装有照明灯、风扇、通风器、转盘加热器等。烘箱装有一台小型空气压缩机，供试验所需空气气源，空气通过流量计计量后进入烘箱内盘形铜管予热，然后由喷嘴喷入转盘上的试样瓶中，工作室内空气气流在强制通风道及风扇的作用下，按一定的方向回转流通部分多余气体由上部溢流口排出烘箱外，烘箱为上、下双层对流式加热设计，控制器采用积分饱和电路，数显温度及时间控制，使用时可按要求调节温度及时间。后部装有的永磁同步电机及变速机，使工作转盘在技术要求下可靠旋转，转盘上面可同时按放8个装沥青试样的玻璃缩口样瓶。

三、使用方法：

仪器应按放在通在条件良好的试验室，（在做试验时，有含沥青的热空气溢出）供电线路单独控制，并具有良好的保险、接地、在电压不稳条件下，加装220V、3000W稳压器，启动电源，调节各部件工作是否正常，按试验要求温度调止163℃，观察工作室仪表显示温度。恒温后即可按试验方法规定称取一定沥青试样，分别装入缩口试验瓶中，然后均匀地安装在转盘孔内，（当含有样品的试验瓶不足8只时，也应将空瓶安放在转盘孔内），启动空气压缩机和烘箱下部流量计稳流阀，供其流量为4000毫升/分钟，当到达试验规定时间后停止加热、转盘旋转，开启工作室门将试样瓶取出。

四、注意事项：

本烘箱初次使用安装时。，应检查电源的联接是否正确，启动各种开关。测试各部分工作是否符合要求。要经常维护空气压缩机，检查流量计指示是否符合试验要求，减速机在使用时，定期都应加润滑油。本机的温度仪表出厂前已设为163℃请用户不要自行设定°

装箱单：

1、试样瓶      8只       特制              2、 说明书     1份

3、照明灯泡    1只 25W   220V             4、合格证     1份

5、内装微型空压机
