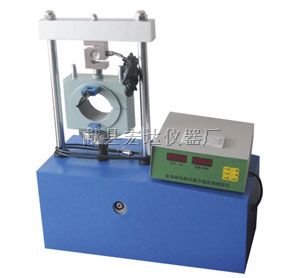

马歇尔稳定度测定仪

1． 马歇尔稳定度试验

        按照试验规范要求安装好马歇尔稳定度试验夹具和传感器，并按照试验要求对试件进行恒温养护。就绪后，按下试验键，仪器自动加荷，检测到破碎点后，仪器自动停机。仪器自动锁定破碎点值和当前形变曲线。

          试验过程中如果出现流值偏大的情况，可能是由于以下几种情况造成：

1． 试件养护温度偏高，可能会导致试验流值偏大。校准养护温度，重新试验。

2． 工程上有时出现载荷变形曲线顶部很平坦的现象，即载荷增加很小，变形量去持续增大，改性沥青和SMA混合料也经常出现这种情况，致使载荷处(稳定度值)的变形(流值)很大，此时，应该以载荷的98%对应的变形作为流值。

3． 击实成型的试件和压头之间出现缝隙，即试件与压头不密合，从而使试验开始的载荷尚未增大，位移已经出现很大的变形，这一部分的变形实际上是使试件与压头密合过程中的变形，不能计算到流值之中去，需要采用原点修正的方法进行计算流值。对于使用PC软件完成的试验，原点修正已经由软件自动完成，对于没有联接PC机的仪器，可以采用根据曲线图进行手动计算修正的方法(参看规范文件，涉及到数学计算，本说明书不再详述)。或者，根据大量的试验结论后，得到位移的一个修正比率，在仪器的“系统设置”-“系统误差校正”中对流值的结论进行系统误差修正，可以再一定程度上解决这种试验方法带来的偏差。

注意事项：对于配置了第二压力传感器的仪器，注意选择合适的压力传感器的通道。

2．综合强度试验

本试验功能下，所有的可设定功能均有效，压力通道，上升下降时间等，破碎点检测，压力，位移停机点。试验过程可以随意暂停启动，用户可以在本试验功能下完成一些上述试验程序不能完成的试验功能。请参看设置参数一节内容。

【六、通讯接口】

     本仪器具备2种对外开放的通讯接口，EIA  RS232C标准3线制异步串行口和USB2.0 HOST接口。前者用于与PC机通讯，后者用于连接喷墨打印机。

     EIA  RS232C通讯接口

     本仪器具有半双工的异步通讯口，1起始位，8数据位，1停止位，通讯波特率为57600bps。标准DB9接头，使用针脚为2，3，5。5脚为GND。使用标准交叉线可以直接与PC机连接。对于需要与PC机联机的用户，请联系我公司获取通讯规约。

USB 2.0接口

     本仪器具有全速USB-HOST接口，兼容USB V2.0，热插拔设计。内置指定型号的USB打印接口驱动，可以连接喷墨打印机。

【七、仪器校准】

仪器出厂时压力和位移传感器已经经过校准，但由于长时间的放置或者使用导致元器件老化，有可能会导致数据偏移。建议在开始使用的3年内每隔一年进行一次传感器校准，3年之后可以每半年校准一次。由于校准传感器需要标准源且需要打开机箱操作，建议有计量检定资格的单位来完成或者联系我公司售后部门协同完成。

校准设备需求： 拉压负荷装置，可以使用仪器的主机代替。

               标准位移垫块，1mm或者2mm厚度。

               标准测力装置(如高精度压力表或测力环)。

压力校准：

1）连接仪器的压力位移传感器，开机，按“菜单”->“系统设置”->“试验参数”->“当前压力通道”选择需要校准的压力通道。请仔细阅读本软件说明书，确认您需要校准的压力通道与仪器连接的压力传感器保持一致，否则，错误的校准会损坏出厂校准数据并且不可恢复。如果您忘了该仪器的压力通道对应的传感器量程是多少，那么，请关闭仪器，然后再开机，仪器的启动画面会显示当前使用的压力通道和该通道的压力传感器量程。选择完毕，关闭仪器，按着数字键“1”键打开仪器电源，等待2秒钟后释放“1”键，仪器进入调试模式。

2）通过数字键盘输入“6”“5”“4”，然后按“确认”键，仪器进入压力校准模式。

3）热机30分钟。

4）按下“清除基值”键，然后按下“1”键，将校准点切换到“10%”， 给主机加压至满量程的10%（例如：对于5T量程，10%点为500N，以下举例均以5T量程说明）。此时，LCD屏上显示值如果不是“0.5KN”，则按下“2”键，该点（500N）点被校准。然后校准下一点，加压至1000N,按下“1”键切换到“20%”的校准点，然后按下“2”键，重复上操作，一直校准到100%的（5T），然后，按下“确认”键，将校准数据保存。

位移校准：

1）关闭仪器，按着数字键“1”键打开仪器电源，等待2秒钟后释放“1”键，仪器进入调试模式。

2）通过数字键盘输入“9”“8”“7”，然后按“确认”键，仪器进入位移校准模式。按下“切换通道”键选择需要校准的位移传感器。请注意，错误的选择会覆盖原有的校准数据且不可恢复。

3）将位移传感器的刻度线刚好露出，仔细调节位移传感器的支架高度，使位移传感器位于0点（屏上显示为0.000mm），然后按下“1”键，将校准点切换到“1mm”，在位移传感器的杆下垫起高度为1mm的标准位移垫块，等数据稳定后，按下“2”键，将数据存入。然后在位移传感器的杆下垫起高度为2mm的标准位移垫块，按下“1”键切换到“2mm”校准点，等数据稳定后按下“2”键，则
