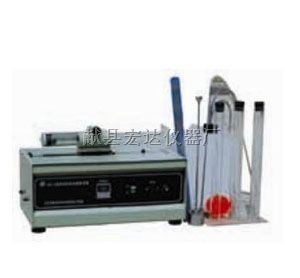

电动砂当量测定仪

电动砂当量试验仪使用说明书

在使用本仪器前务请按如下内容检查是否包装完好、项目齐全，如有欠缺，为维护您的权益请立即告知您的供销商，本厂会及时为您提供服务。

装箱单

    1：电动振动器   1台            2：冲  洗  筒    1只

    3：使用说明书   1本            4：检验合格证   1本

    5：仪器附件箱   1套            6：电源保险丝   3只（2A）

    7：电  源  线    1根

    8：冲洗管塞     1套           9：漏      斗    1只

砂当量试验仪附件箱清单

1：试    筒    4套              2：配重活塞      1只

3：钢板直尺   1把              4：试    剂       4瓶

5：冲 洗 管   1支              6：温 度 计       1支

   砂当量试验仪是严格按照JTJ058-2000公路规程设计的产品。

一、产品主要规格及技术性能参数

    1、自动式砂当量振动器

       额定功率：90W

       总     重：45±1kg

       外形尺寸：564×320×360

       试筒振幅：20.3±1.0cm

       运动周期：180次/min±2次/min

    2、 其它专用仪器

        配重活塞：1kg±5g

        塑料试筒：内径 32mm±0.25mm      高度  420mm

        冲 洗 管:  外径 6mm±0.5mm        内径4mm±0.2mm

 二、高浓 度氯化钙溶液的配制

     按无水氯化钙（g ）：蒸流水体积（ml）=1：2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化钙含量为410 g/L。

    1、浓溶液（lL）的配制

       （1）用量筒量取材272ml高浓度氯化钙溶液；

       （2）用天平称取484.8g丙三醇；

       （3）用天平称取13.6g甲醛；

      （4）将上述三种试剂转入lL 量筒中。转入时要用少量蒸馏水分 别对 盛

      （5）将lL配毕的溶液倒入2L的烧杯或量筒中，混合均匀，装入

2、制备冲洗液

取试验用的浓溶液62.5ml±0.5ml,装入5L塑料筒或瓶中，用蒸馏水稀释至2.5L±0.005L。

三、细集料的砂当量试验方法

1、目的与适用范围

（1）本方法适用于测定细集料中所含粘性土或杂质的含量，以评定集料的洁净程度，用S E 表示。

（2）本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料粒径不得超过4.75mm（圆孔筛5mm）。

2、仪器与试剂

本试验需要下列仪器和设备

（1）圆柱形试筒：透明塑料制内径32±0.025mm，高度420±0.25mm。人试筒底部起到100±0.25mm、380±0.25mm处刻划标记线，配有橡胶塞。

（2）冲洗管：由一根硬管组成，不锈钢或冷锻铜制其外径为6±0.5mm，
