饰面砖粘接强度仪

一、概述：

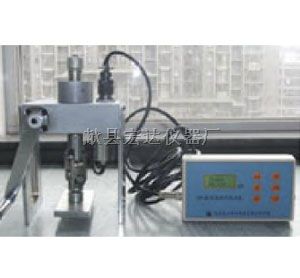

SHJ-50型饰砖粘结、混凝土强度拉拔检测仪（简称拉拔仪），是利用拉拔力来检测饰面砖粘力和砼强度抗拔力的一种微破损检测仪器，直接反应工程现场质量力学性质，是正确平价现场工程质量的一种最科学又直观的新型仪器。

本拉拔仪在DYNA、PL-IJ、ZQS6、SHJ- 40、HLB8型基础上深入研究改进，使该拉拔仪提高了性能，增大了拉拔力，更趋新颖，操作更简便快捷；即拉拔测试饰面砖粘结力和测试砼抗拉拔强度力（预埋与后装锚具均可。本机配备的是后装法锚具）还可拉拔测试锚杆锚栓锚固力，是一种多功能检测仪器。

该拉拔仪符合《建筑工程饰面砖粘结强度检测标准》（JG110—97）、《后装拔出法检测混凝土强度技术规程》（CECS69：94）及《锚喷支护工程质量检测规程》（MT/T5015—96）。

本拉拔仪已在建筑、铁路、公路、地铁、矿山、水利等工程现场检测中得到广范应用。已申专利。

本厂还生产DLB—10、YML—10型等多种拉拔仪及各种现场检测仪器。

二、结构及特点：

1、由手摇油泵、变能传感器、三角底盘等组成一体，具有结构新颖紧凑、小巧便携、操作简便等优点。

2、采用主体与压力数字仪（进口装置）分体式可保持数据。

3、底盘采用依据承力环或三点反力支承。因我国使用粗骨料大多小于40mm固本机配备承力环拉拔锚具；测饰砖面用三点支承。

4、加载油泵采用手摇式通过蜗轮与蜗杆减速传动、具有扭力小、摇动舒适，加载均匀等优点。

三、主要技术参数：

拉拔力50KN                    最小分辨0.1KN

油缸行程6mm                      示值误差±2%

显示类型：数显本安型Ex  iI (150℃)或指针精密表头。

外型:220×210×140              主机重：4.3kg

4、使用前大活塞未收回时，可反时针摇动手柄将其收回。

将拉拔仪主体油缸套入拉拔杆或栓上，通过螺母连接对中，使其与砼表面垂直（平行）；按开机键30秒后无忌常，左手扶拉拔仪右手慢慢顺时针均匀摇动手柄对被测体施加拔出力，直至得到破损力值或设定值时记录或按数字保持键后为一次测程。

六、注意事项：

1、关于评定工程的各项选取应参照有关标准、规范、规程执行。

2、砼抗压强度与拔出力极限相关系数可达0.95以上，使用单位可建立本单位基准测强曲线。

3、数显仪严禁与其它传感器混用。

4、数显仪用后关掉电源。如使用中出现“   ”、数字失规、跳变不稳、显示模糊可能是电池不足（电池存放时间过长会失电）联接不良、内断线等、可据情处理。

5、显示仪出现“I”或“LOBAT”表明已超出显示范围应立即关机（未连接传感器或使用中掉线出现上述情况均属正常）

6、用户在订货中也可选作精密指针表头2.5或60MPa据测体选用。

7、拉拔仪应有6mm行程，否则从底部加油孔加20#干净液压油。

8、本仪器不得擅自打开、折、调、换件、否则厂家不负责任，使用中有大故障送厂家凋修。

9、为确保正常使用请认真阅读说明书、参照有关规程正确使用、欢迎垂询。

10、部分附件等用后擦干涂油防锈，长期不用将电池取出，欢迎反馈意见。
