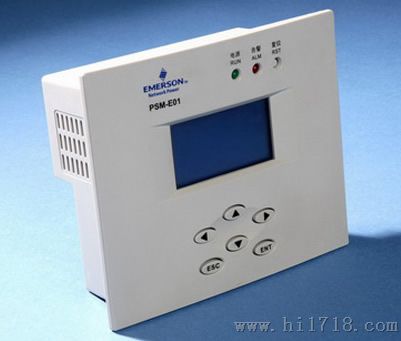

艾默生 PSM-E11 监控模块

　　艾默生PSM-E11监控模块块内部的监控电路，以及监控模块（PSM-E01） ,此外系统还可能从外部接入绝缘监测继电器（监控模块内部具有简单的母线对地电压监测功能） 、故障信息以干节点方式输出的电池检测仪等设备。

　　监控系统功能
　　1 电池管理
　　根据用户设置的均浮充转换参数，对电池进行自动均浮充管理、限流充电管理、温度补偿、电池核容测试。 可进行48 小时的手动均充操作 根据用户设置的自动均充保护时间，完成对电池的均充保护 手动均充和自动均充的保护时间不同，需要分别设置
　　2 电池均充保护  系统异常时转浮充   电池分流器断线、负载分流器断线  电流检测分流器损坏或其连线断开
　　3  告警      电池熔丝断、交流空开跳、馈出空开跳、防雷器故障告警，电池单体异常告警
　　交流过欠压、停电告警（交流电压<50V）
　　母线电压、电池电压过欠压告警
　　电池充电过流告警
　　系统电流不平衡 （负荷电流+蓄电池充电电流）与充电模块输出电流之和偏差较大
　　电池组温度异常告警
　　电池温度在-15℃~45℃范围以外告警，并停止电池温度补偿
　　模块保护、故障告警，模块通讯中断
　　监控模块故障  监控模块内部12V、5V电源异常
　　4 后台通信   与后台监控实现RS232/RS485通讯。 通讯规约为Modbus或CDT91 协议，用户可根据需要现场选择所需协议

　　PSM-E01 监控系统主要为合作厂家设计，用以组成小容量配置的直流系统，可应用于 35kV 以下低端变电站和各类用户变的直流操作电源系统。配合充电模块，PSM-E01 监控系统可完成智能化电池管理和直流系统监测及告警。PSM-E01监控系统具备远程管理功能，可选择通过 Modbus、CDT91 规约和综合自动化系统通讯上报数据，用于电站实现无人职守。
