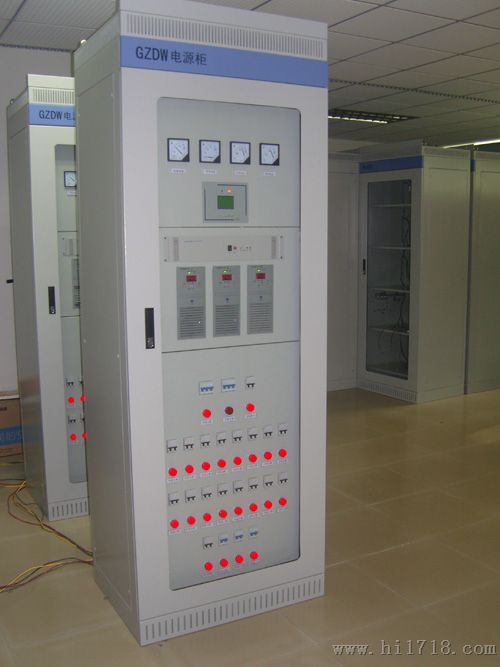

电源直流屏

　　电源直流屏微机型高频开关直流电源系统的运用可提高操作电源的可靠性、灵活性及性能指标，计算机控制技术的运用可使操作智能化，为实现无人或少人值守创造条件。因此，智能化的高频开关式操作电源可满足电力部门对低压直流电源的要求，成为操作电源的主流。

　　微机型高频开关电源直流系统主要参数：
　　1、降压范围： 0~35V
　　2、降压分组： 5级
　　3、额定电流： 20A
　　4、稳压精度： ≤2%

　　技术指标
　　1） 交流测量精度：220V及380V±15% 范围内 ≤ 1.0 %
　　直流屏原理图
　　2） 直流测量精度：
　　控母电压： 110V~240V范围内 ≤ 0 .5%
　　合母电压： 286V~198V范围内 ≤ 0.5%
　　充电电压： 286V~198V范围为 ≤ 0.5%
　　电池电压： 12.5V±10%范围为 ≤ 0.5%
　　控母、充电电流： 10%Ie~100%Ie范围内 ≤ 0.5%
　　3） 充电控制参数：调压口输出电压（DC）：0 ~ 8.0V受控 （100mA）
　　4） 温度检测：1路电池室温度 -40℃~125℃，109路电池温度巡检 -55℃~125℃
　　5） 电池在线检测： 256路 直流屏原理图
　　6） 绝缘在线检测： 8~64路，可定制
　　7） 支路开关状态检测： 8~64路
　　8） 硅链控制： 5级
　　9） 故障记录： 64条
　　10）继电器触点：220V / 2A

　　电源直流屏电源系统：发电厂和变电所中，为了供给控制、信号、保护、自动装置、事故照明、直流油泵和交流不停电电源装置等的用电，要求有可靠的直流电源。随着国家经济建设的不断发展，电力系统的运行电压越来越高，发电厂的单机容量越来越大，自动化水平越来越先进和复杂，对供电质量的要求也越来越高，为了保证电网的安全、可靠、经济运行，实现电力系统的自动化，对直流电源系统提出了更高的要求。长期以来在电力工程中一直沿用硅整流、相控整流电源，其低频谐波干扰大等不利后果。在这样的情况下，GZDW系列微机型高频开关直流电源系统面世了，它适用于发电厂、变电站、开关站等场所，作为高压负荷开关分合闸、事故照明、继电保护、自动控制等所需的直流电源。
