高速离心喷雾干燥器

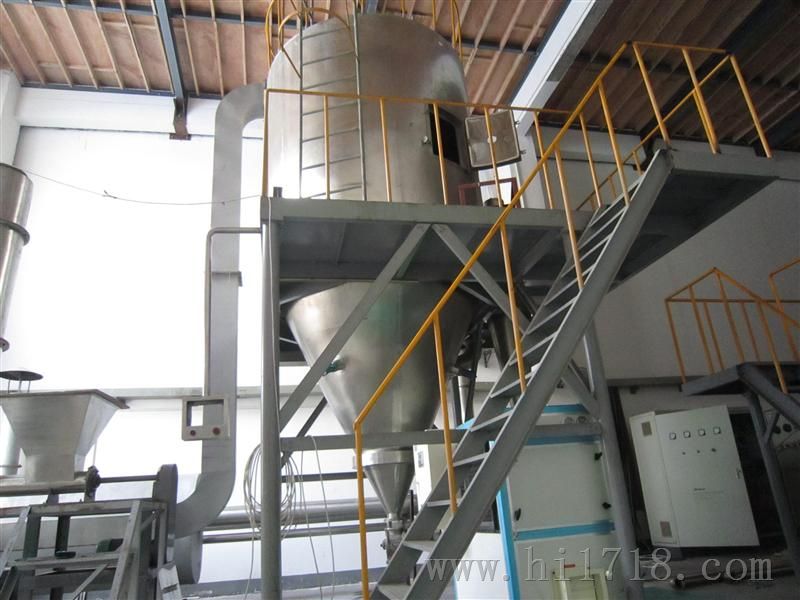

　　喷雾干燥塔结构

　　喷雾干燥设备由干燥室、热风分配器、引风机、风量调节阀、电气控制系统及离心喷头等组成。

　　喷 雾干燥室由外筒身、骨架、内筒身、支撑脚、顶盖栏杆组成。外筒身和内筒身之间是骨架，其余空间均匀填塞保温层材料。在喷雾干燥室外热风进出口处，分别装有测量温度的铂热电阻，温度指示配装在电器控制柜上。为了便于观察喷雾时的情况，安有照明灯和视察孔。为了方便清洗，喷雾干燥室外开有一个门。由于机型不同和处理物料的不同，可以对干燥特殊物料的喷雾干燥机，其锥体部分的外筒身中安装有气锤，为防止灰渣结块，锥形料斗必须进行伴热和隔热处理，在锥形料斗上也要留孔做人工清渣使用。

　　2．热风分配器

　　热风分配器采用尼罗式喷雾干燥热风分配盘结构，由导板调节钩、空气分布器和锥形支座组成。其特点为热风以切线方向进入分配器，在导板和空气分布器的作用下，热风均匀地螺旋式进入喷雾干燥塔体内。

　　3．引风机及负压调节器：

　　采用引风机，风机风量利用安装在后面的风量调节阀，并注意在操作时不要把调节阀关死，否则将损坏喷雾干燥塔及配件。
