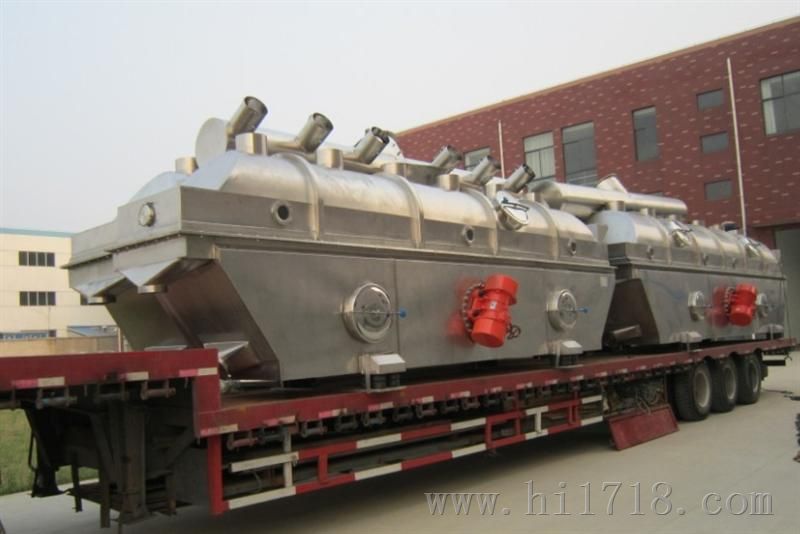

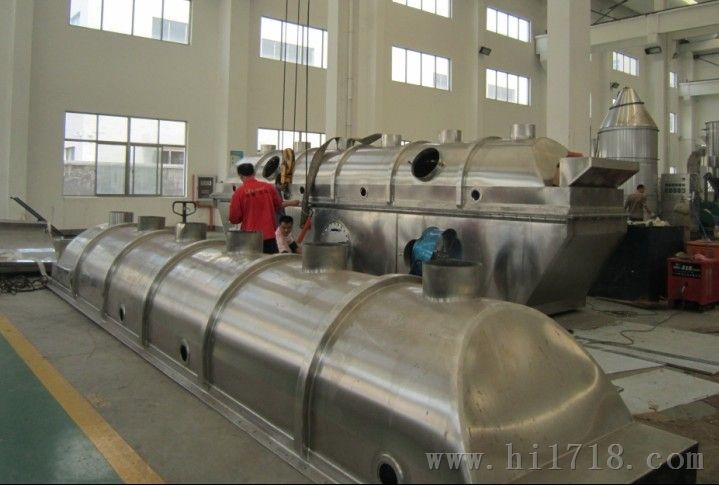

硫脲专用振动流化床干燥设备

硫脲专用振动流化床干燥设备设计条件：

1、物料条件

物料名称： 硫脲颗粒（25～80目）

初水分:   9%

终水分:    ≤0.5%

产  量： 30000吨/年（约4200Kg/h）

湿物料堆积比重：  约1.06g/cm³

原料温度：  20℃

产品料温：55℃左右（未经冷却）

2、工艺条件

干燥方式：  直线振动流化床

物料与热空气接触方式：  穿流式

热源和加热方式：  饱和蒸汽（0.8MPa）

干燥进风温度： 120℃

干燥排风温度： 70℃

产品出料方式：   主机

除尘方式：  旋风＋水膜除尘器

3、设计气象条件（参考青岛）

大气压力:    101.325KPa

环境温度： 12.4℃

相对湿度：  70%

4、公用工程

4.1、电源

动力电源：  380V，3相，50HZ

功率： 84.5kw（实际使用约65Kw）

4.2、蒸汽

压力： 0.8MPa饱和蒸汽

用量：  800--850Kg/h

直线振动流化床选型设计计算：

确定的参数

干物料产量W_产=4200kg/h

干燥进风温度t₁=120℃

干燥排风温度t₂=70℃

原料湿基含水量ω₁=9%

产品湿基含水量ω₂=0.5%

环境温度t₀=12.4℃(参考青岛)，相对湿度：70%

环境温度下空气含湿量d₀=0.0065kg水/kg干空气

原料温度20℃，即θ1=20℃

产品温度比排风温度低15℃，即θ2=55℃（max）

干燥进风含湿量d₁，在间接换热时，d₁=d₀=0.0065kg水/kg干空气
