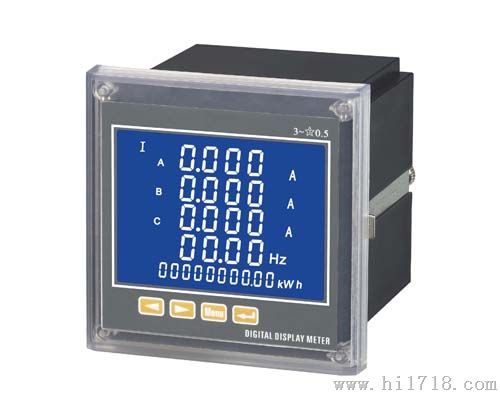

数显多功能电力仪表

该多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现led现场显示和远程rs485数字接口通讯，采用modbusrtu协议。适用于配电柜、智能楼宇。

性能参数

输入测电压显示 网络 三相三线、三相四线

电 压 额定值 AC100V、400V（订货时请说明） ?

过负荷 持续：1.2倍 瞬时：2倍/10s ? ?

功耗 〈1VA（每相） ? ?

阻抗 〉300kΩ ? ?

精度 RMS测量，精度等级0.5 ? ?

电 流 额定值 AC1A、5A（订货时请说明） ?

过负荷 持续：1.2倍 瞬时：2倍/10s ? ?

功耗 〈0．4VA（每相） ? ?

阻抗 〈20MΩ ? ?

精度 RMS测量，精度等级0.5 ? ?

频率 40~60Hz,精度0.1Hz ?

功能 有功、无功、视在功率，精度0.5级 ?

电能 四相限计量，有功精度0.5级，无功精度1级 ?

显示 可编程、切换、循环LED显示 ?

电源 工作范围 AC、DC 80~270V

功耗 ≤5VA ?

输出 数字接口 RS-485、MODBUS-RTU协议

脉冲输出 2路电能脉冲输出，光耦隔离 ?

环境 工作环境 -10~55℃

储存环境 -20~75℃ ?

安全 耐压 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV

绝缘 输入、输出、电源对机壳>5MΩ

典型应用

◆ 所有电量测量

◆ 需量、功率因数等测量控制

◆ 电能计量

◆ 可取代三相测量表计、三相电量变送器

◆ 变压器、发电机组、电容器组和电动机的分布式检测

◆ 中压和低压系统

◆ SCADA、EMS、DCS集成厂商

◆ 商业和工业应用

编程操作

在编程操作下，仪表提供了设置（SET）、输入（INPT）、通讯（CONN）三大类输入设置菜单项目，采用LED或LCD显示的分层菜单结构管理方式：第1排LED显示第1层菜单信息；第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。 键盘的编程操作采用四个按键的操作方式，即：左右移动键“←”、“→”，菜单进入或上回退“MENU”键、选择确定“ ” 来完成上述功能的的有操作。 MENU：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码：CODE，输入正确密码后，可对仪表进行编程、设置，仪表出厂时密码初始为0001;“MENU”另一个作用是在编程操作过程中，起上退作用。例如，在编程模式下，INPT-I.SCL-5下按“MENU”，仪表会显示INPT-I.SCL。 “→”、“←”，切换移动键实现菜单项目的切换或者数字量的增加或减少。例如，在菜单项目INPT-T.U-0001下按动“→”售后服务：忠告客户你买的不仅仅是我们的产品更重要的是您购买本公司销售的任何一款产品你都可以得到相应的期限的一对一的售后服务。包括在安装过程或者是使用后一系列不懂的问题你都可以向我们咨询并且以闪电般的速度解决您的问题，解决了你的问
