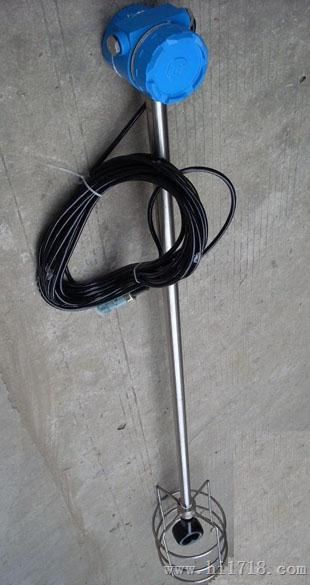

HU-45型精密电导率传感器

 HU-45型电导率传感器：

   电导率传感器是用于综合录井中测量泥浆电导率，以及测量其它液体电导率的精密仪器。该传感器的磁环浸没在泥浆中，其测量的电导率数据经变送器进行温度补偿，并将测定温度下的泥浆电导率校正为25℃时的电导率。该传感器具有测量精度高、重复性能好及抗干扰能力强等特点，能适应油田野外工作各种恶劣环境，是石油和地质钻井过程中的一种新颖的电导率传感器，也能用于水质净化，液体电性能分析等其它领域。

原理：

    电导率传感器采用两个磁环线圈组成原付级线圈，原付级线圈在同一轴上，外壳采用耐高温、耐酸碱、耐磨损的绝缘材料封装而成。传感器探头浸在泥浆中，在原级线圈中通过20KHZ的交流信号，在呈现闭环状态泥浆中产生感生电流。通过泥浆中的感生电流，再感应到传感器的付级线圈，付级线圈接收信号的大小与泥浆的导电能力（即电导率）大小成正比。传感器内部有一体化的温度传感器（热敏电阻）。用于监视钻井液的温度，使被测温度下钻井液的电导率给温度系数校正，补偿到该钻井液25℃时的电导率值。电导率变送器对传感器信号进行整形放大处理，输出与电导率对应的4——20mA的标准电流信号。

技术指标：

1）量 范 围：0——250ms/cm

2）工作电源：15——36V

3）输出电流：4——20mA

4）环境温度：-20——80℃

5）测量精度：满量程的±5%

引出脚接线规定：

2脚——电源+       3脚——信号

故障现象及现场处理方法：

1）电导率测定器无信号输出时，可首先检查航空插头2、3脚之间是否有输入电压存在，若无输入电压，即为电缆线的短路或断路。如输入电压正常，无信号输出，则有可能是变送模块有问题，更换新的变送模块。

2）电导率传感器的输出信号不正常，与实际的相差太大，可用电阻箱进行现场调试。

3）装时应将电导率传感器探头浸入泥浆面至少30公分以下，并且泥浆流动的地方，以保证测量的准确。

4）泥浆很容易粘附在传感器上，应及时清洗以保证传感器可靠准确地测量。同时应保证磁环中不能被泥浆堵住，使测量值不变；连接插头为密封防溅式，避免进水引起短路。

5）传感器安装附近应避免有干扰的电磁源存在。

零位及量程的调整：

    传感器在出厂前都已进行了严格的调校，一般用户不要再作调整，如果在长时期工作以后，为了获得更好的准确度，则可按下列步骤调校量程。

1）用一根导线穿过传感器中心孔，导线两端接在电阻箱上，形成环形电阻回路。

2）接上15——36V电源，在电源回路中串入一万用表，检测输出电流大小。同时也应串入一100 Ω负载电阻，以防线路短路烧坏电源。

3）首先松开变送器6（棕色）、7（兰色）二条接线，接上100K标准电阻。

4）使电阻箱的阻值为9 KΩ，调节传感器外壳上的调零电位器使输出为4mA。

5）使电阻箱的阻值为1.8 Ω，调节电导模块上的满度电位器使输出为20mA。

6）反复进行3、4过程，直到输出零位和满度为合格范围。

其它说明：

1）本传感器分出口、入口电导率传感器，具体性能相同，只是长短不同而已。

2）本传感器测量范围为0——250ms/cm，如使用饱合盐水泥浆，应选择大量程的电导率传感器。
