电子皮带秤ICS-20

1.1 E20型电子皮带秤－国际一流产品和服务(详细交流敬请致电051680992788)

（说明）依蓝20系列皮带秤，动态累计误差小于±0.5%，用于一般工厂皮带输送机称重，以及对破碎机、球磨机、筛分机等物料过程提供精确的给料量控制。也可用于工业的在线控制，如监测生产量、控制产品装载及监测产品库存量等。

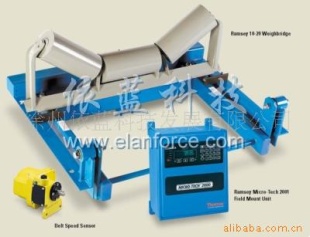

（系统组成）E20系列皮带秤主要由三部分组成：E20型杠杆式称重桥架、E12C型测速传感器、EW2001电脑积算器。

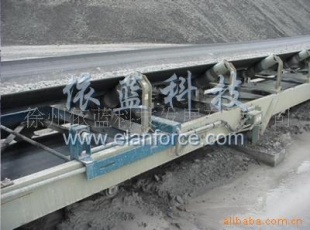

坚固的依蓝E20型桥架与输送机框架性连接，并具有安装、连接简单而迅速的性能，所以在工厂中应用广泛。秤体有附加支撑件来降低输送机挠度。

E20型称重桥架可分为二种形式，双托辊(E20-2)和单托辊（E20-1）。它们都采用三点支承式、采用一只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。这种全封闭结构可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。

称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。

（其他特点）

?        无运动或磨损部件

?        处于拉力状态下的应变片式称重传感器可确保称重传感器联接可靠和精度。

?        可选用配重秤架，以满足轻负载要求
