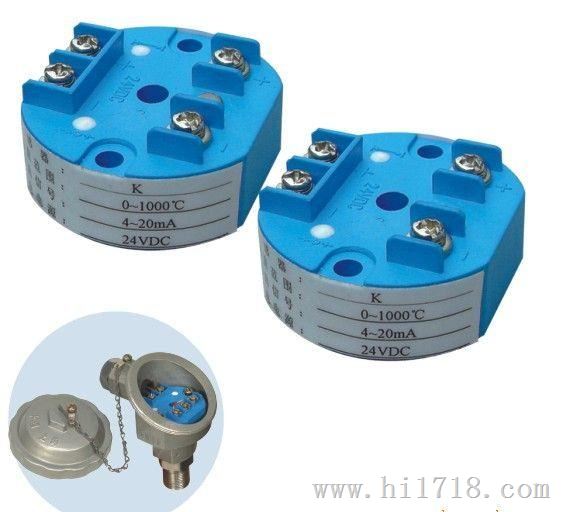

WZPB温度变送器模块

主要技术参数： 输出信号：4～20mA DC 二线制 工作电压：24V DC ( 12V～30V DC ) 精度等级：0.1％，0.2%，0.5% 负载能力：0～500Ω 温度系数：150ppm 工作环境：温度范围-25℃～+85℃，无腐蚀性气体 保护性输出电流：输出电流＜27mA，最小输出电流≤3.6mA 外形尺寸：φ45×22mm（高度24mm） 安装孔距：36mm  接线图见图1（三线制）、图2（二线制） 注意事项：      1、户检验或使用状况与产品出厂校准状况有一定差别，若检验时变送器模块输出有微量偏差，属正常现象，微量校准即可。校准应加电5分钟后进行。      2、校准方法：（1）用电阻箱或其他信号源发生器代替热电阻按图1接线 。（2）按分度表。将电阻箱调至量程下限所对应的阻值，微调零点电位器，使电流表读数为4mA  。（3）按分度表，将电阻箱调至量程上限所对应的阻值，微调满肚电位器，使电流表读数为20mA 。（4）调试完毕（必要时重复（2）（3）步骤，使之满足要求）。      3、变送器模块与测温度点应保持一定距离，以保证模块的工作温度范围不超过-25℃～+85℃的范围。      4、供电电源与负载能力的关系。当信号为20mA输出，并保证恒流的条件下，仪表供电电压E与负载RL符合图2关系
