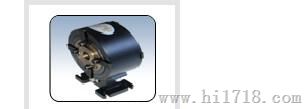

JN338-AF型法兰式转矩转速传感器

法兰式转矩转速传感器：

    JN338-AF型法兰式转矩转速传感器是专为轴向安装空间小的使用场合而设计的一种新型转矩转速传感器，它的轴向尺寸为70mm，法兰盘输出，扭矩测量精度高，转速适用范围广，可动态、静态测量连接部位转动轴的转矩、转速、轴功率。

产品特点:

电源供电和信号传递为非接触式
无轴承，可适用于各种转速
与动力轴、负载轴连接为刚性连接
安装调试方便，用户轴的径向跳动小于1mm即可使用，传感器底部调节螺栓可方便调节安装同轴度。

技术参数:

扭矩准确度：≤0.2%F.S
转速准确度：无累计误差。
过载能力：150%F.S
工作环境温度：-20— 60℃
输出信号：TTL方波，频率信号。
扭矩：正向：10 KHz—15KHz    反向：10KHz－5KHz
转速：60脉冲/转  （量程﹤1500Nm）
120脉冲/转  （量程≥1500Nm）
供电：DC ±12V ,300Ma
传感器功耗：4W

传感器量程分档:

       5Nm、10Nm、30Nm、50Nm、100Nm、200Nm、300Nm、500、700Nm

       1000Nm、1500Nm、2000Nm、3000Nm、5000Nm、7000Nm、10000Nm

       15000Nm、20000Nm、30000Nm、50000Nm、70000Nm、100000Nm
