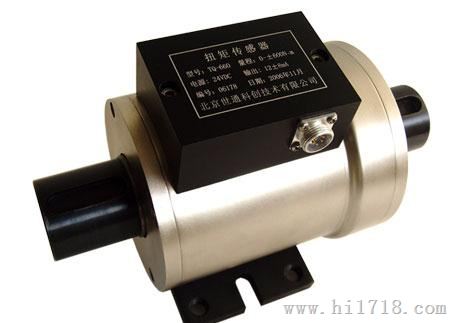

世通TQ-660系列扭矩传感器

TQ-660系列扭矩传感器：

　　TQ-660系列扭矩传感器是根据电阻应变为敏感元件和集成电路构成的一体产品。扭矩传感器采用德国技术和生产设备及先进的检测设备。综合国内外扭矩传感器的优点 。本产品克服了向位差扭矩传感器的底速测量不变和和体积的笨重，碳刷接触式扭矩传感器不能长时间工作带来的不便。本产品采用非接触式传递方式，是用无线供电和无线输出的形式的工作原理为动态扭矩测量解决了一些其它测量方式存在的弊端。

　　本系列扭矩传感器可以动态测量和静态测量，为客户带来了极大的方便。

二．技术参数：

　　1．测量范围：0-±5. ±10. ±20. ±50. ±100. ±200. ±500.±1000 . ±2000 ±5000 ±10000 ±20000 ±3万 +5万 +6万

　　2．输出信号：5-15KHz 4-20mA 1-5V 0+10 0+5

　　3．工作转速：0-30000转/分（任意转速可选）

　　4．供电电压：24VDC +15VDC可选

　　5．响应频率：100μS

　　6．环境温度：-40-60℃

　　7．负载：量程的1。2倍

　　8．绝缘电阻：〉200M?

　　9．零点漂移：〈0.5%

　　10. 精度：0.1 0.25 0.5

　　11. 重复性：〈0.1%

　　线性：〈0.1%s

　　滞后：〈0.1%

　　12.相对湿度：〈90%RH

三．主要特点：

　　本系列扭矩传感器具备以下特点:

　　●内部采用独特非接触传递方式输入、输出信号

　　●可测量静态扭矩；动态扭矩。

　　●测量正、反向扭矩时，不需调整零点。

　　●信号采用数字化技术，抗干扰强。

　　●输入电源极性、输出扭矩、转速信号保护。

　　● 没有集流环等磨损件，可以高转速长时间运行

　　●扭矩测量精度与旋转速度、方向无关。

　　● 精度高，稳定性好

　　●可测量正、反向扭矩、转速及功率。

　　●体积小、重量轻、安装方便。

　　●可靠性高、寿命长。

　　●可任意位置,任意方向安装

　　四．注意事项：

　　1．本系列扭矩传感器接线必须安接线示意图连接，确认无误方可通电。

　　2．检察所选电源必须和传感器的输入电源一致。

　　3．信号线输出不能对地，会造成短路。

　　4．屏蔽电缆线的屏蔽层必须+1 5V电源的公共端电源连接。

　　5．传感器固定时与设备基地固定必须牢固。中心高必须调节合适避免产生弯距中心高误差应该〈0.05mm以下。

　　6．在使用中如果有疑问请及时与我公司联系，保修期内不得自行拆卸。

　　7．在通电时不能插拔插头。

　　8.输出信号: 方波频率±15KHz零点:10 KHz、正向满量程:15KHz、反向满量程5KHz

　　输出4-20mA :零扭矩:12.000 mA ;正向满量程:20.000mA ; 反向满量程:4.000 mA

　　9.本系列扭矩传感器由于是感应供电，可以长期工作,广泛应用于电机、离心机、发电机、减速机、柴油机的扭矩监测。

　　10.如果需要测量转速时，只要在本系列扭矩传感器的外壳上安装上专用测速

　　传感器及其测速轮，即可测得每转6-6０个方波的转速信号。

　　11.使用两组联轴器，将带扭矩     传感器安装在动力源和负载之间。

　　12.动力及负载设备必须固定可靠避免振动。

　　13.将本扭矩传感器的基座与设备的基座尽可能采用柔性固定(可以摆动),避免产生弯矩。
