Dr-Brandt张力计HVBZ

HVBZ 双向测力轴承座式张力传感器- 适合于变包角张力测量及安装在S辊下的张力测量应用
量程范围：量程规格按实际测力大小要求定制设计
同时检测垂直和平行于安装面方向的分解力，并产生2个输出信号，并由此计算出合力大小和方向

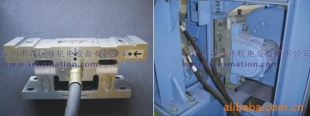

HVBZ系列枕式张力传感器是德国德布兰特（Dr-Brandt）公司专门为冶金、有色金属工业轧机、金属处理线设备而设计的一款张力传感器，内部采用高性能应变计作为测量元件，能够对力进行高精度测量，快速响应力的变化。整个传感器采用整块高强度不锈钢材料加工而成，具有结构坚固、耐用的优点，且传感器在测力方向上的压缩变形量仅有0.025mm，因而避免张力测量辊在转动过程中引起的共振对测量的影响，确保测量辊和金属带材运行平稳。HVBZ系列传感器同时对水平和垂直方向上的分解力进行测量，即传感器对作用在测量辊的合力沿水平和垂直于安装面两个方向上的分解力产生信号。

典型应用：
卷取机旁的张力测量辊（变包角），S辊处的张力测量（S辊处的前后张力不同）

技术特点及优点：
1、高性能应变计电桥技术，直流电压直接驱动，快速响应力的变化
2、应变桥采用高阻值、高激励电压设计，抗电磁干扰能力强
3、同时对垂直和水平于传感器安装面方向上的分解力进行测量，2路独立的输出信号，解决变包角及测量辊前后张力不相同情况下的张力测量问题
4、抗张力冲击能力强，16倍过载不破坏零点稳定性及测量特性，24倍不损坏传感器
5、弹性体采用整块高强度金属材料加工而成，压缩变形量小于0.025mm，测量辊运行平稳，高车速运行条件下避免产生共振影响
6、内置标定电阻，配合德布兰特DMM系列张力仪表无需对测量系统采用实物重量进行标定，简化现场张力系统的标定工作

安装和使用
两个同规格传感器分别直接安装在张力测量辊两侧的轴承座下方。注意安装平面的水平度要求，同时对测量辊的动平衡要符合相关要求。

工作原理
    板带材张力B的大小是通过安装在偏转辊与设备框架之间的张力传感器间接进行测量，张力传感器测得 的力取决于板带张力大小，以及偏转角"α" and "β"，忽略偏转辊的变形，则得出水平和垂直方向上的测力大小计算公式：

 针对水平测力方向传感器 ：Fmeasure = B * cos α - B * cos β= B * (cos α - cos β)
 针对垂直测力方向传感器 ：Fmeasure= B * sin α + B * sin β= B * (sin α + sin β)

产品选型 （请按如下要求提供参数）
1、金属带材材质、宽度、厚度、线速度
2、金属带材的张力测量范围，张力值
3、金属带材进/出张力测量辊的几何角度
4、测量辊的直径，测量辊轴径尺寸
5、测量辊两侧导辊的布置图
6、测量辊及轴承座自身重量
7、所用轴承座型号，或提供轴承座外形尺寸图
6、所需提供给控制系统的信号类型，是否需要通信接口

森玛特工程师将根据给定的条件提供高性价比张力测量选型方案。

配套仪表
张力传感器需要配套相应的张力仪表才能构成完整的张力测量系统，德布兰特的DMM系列张力变送器仪表与HVBZ系列张力传感器配套使用可确保整套张力测量系统的使用效果。DMM提供4-20mA标准信号，可选配Profibus总线通讯。详细参数请参考DMM仪表技术说明。

交货期
张力传感器常规交货期为8周内到货，具体货期视订单数量而定，详情请咨询森玛特公司。
