铠装铂铑热电偶
- 价 格：
- 电议
- 型 号：
- WRPK-338/WRPK-191/WRPK-291/WRPK-130/ WRPK2-130/WRP
- 品牌/商标：
- 安徽华润
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 安徽天长

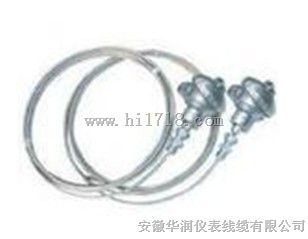

铠装铂铑热电偶
一、铠装铂铑热电偶概述：
WR系列工业用铠装铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠装铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铠装铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。 各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二、铠装铂铑热电偶产品特点：
铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件 ，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S
三、铠装铂铑热电偶规格型号：
| 产品名称 | 型号 | 外套管材料 | 推荐使用温度 |
| S型铠装铂铑热电偶（铂铑10-铂） | WRPK | GH3030GH3039N10276 | 800-1350℃ |
| R型铠装铂铑热电偶（铂铑13-铂） | WRQK | GH3030GH3039N10276 | 800-1350℃ |
| B型铠装铂铑热电偶（铂铑30-铂6）（双铂铑） | WRRK | GH3030GH3039N10276 |
型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
d | L x l | |||||
WRPK-130 WRPK2-130 | S | 0-1300 | CH3039
| ＜ 150S | Φ0.4 | 300 350 400 450 550 600
|
WRPK-131 WRPK2-131 | ＜ 360S | Φ0.5 | ||||
WRQK-130 WRQK2-130 | R | 0-1300 | ＜ 150S | Φ0.6 | ||
WRKQ-131 WRQK2-131 | ＜ 360S | Φ0.7 | ||||
WRRK-130 WRRK2-130 | B | 0-1600 | CH3039
| ＜ 150S | Φ0.8 | |
WRRK-131 WRRK2-131 | ＜ 360S | |||||
四、铠装铂铑热电偶技术参数：
测量温度及允差
热电偶类别 代号 分度号 温度 测量温度 允许偏差△t℃
铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
名称 | 极性 | 代号 | 名义化学成份% | ||
PE | Rh | ||||
铂铑10-铂 | 铂铑10合金丝 | 正极 | SP | 90 | 10 |
铂丝 | 负极 | SN | 100 | 0 | |
铂铑13-铂 | 铂铑13合金丝 | ||||
