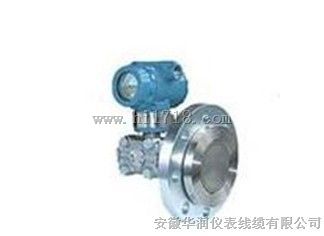

3051LT型法兰安装液位变送器

压力变送器概述

　压力变送器从一般意义上往往指压力变送器和差压变送器，主要由测压元件传感器、测量电路和过程连接件等组成。它能将接收的气体、液体等压力信号转变成标准的电流电压信号(4~20mADC)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
　　压力变送器根据测压范围可分成一般压力变送器（-100Pa～120MPa）和微差压变送器（0.1～1.5kPa）两种。
　　压力变送器的主要作用：把压力信号传到电子设备，进而在计算机显示压力，其原理大致是：
如将水压这种压力的力学信号转变成电压或电流（一般是0-5V或者4-20mA）这样的电子信号，压力和电压或电流大小成线性关系，一般是正比关系所以，变送器输出的电压或电流随压力增大而增大。
　　压力变送器类型：
以量程范围：微压变送器、压力变送器
以测量方式：差压变送器、压力变送器
以测量要求：绝压变送器、表压变送器、相对表压变送器。

3051LT型法兰安装液位变送器应用

液位变送器是属于压力变送器的一种，可直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液相介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA．DC信号输出。
液位变送器分为LT型法兰式液位变送器和ST型卫生式液位变送器两种，它们与智能放大板组合，可构成智能型液位变送器，与符合HART协议的手操器配合，可以互相通讯，进行设定和监控。

LT型液位变送器采用标准的法兰进行安装联接；ST型卫生式液位变送器采用卡箍的形式，进行快速联接，它与介质接触的表面，经过精细加工和处理，光洁度和清洁度皆符合卫生标准，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。

LT型法兰安装液位变送器和ST型卫生式液位变送器对比

电话：15255082530

类型	安装方式	量程(KPa)		精度	过载压力或静压(MPa)	静压影响(%)	温度影响(%/28℃)
		代号	调整范围				环境温度	介质温度
LT	法兰联接	3 4 5 6	1.3-7.5 6.2-37.4 31.1-186.8 117-689.5	0.5	2 5 10 具体工作静压由法兰的形式和规格而定。	±0.25(量程3加倍)	±0.25 (量程3加0.5倍)	±0.15 (量程3加0.5倍)
ST	卡箍联接	4 5 6	6.2-37.4 31.1-186.8 117-689.5		2 5	±0.25	±0.25	±0.15

注：
1.静压和温度影响，均是在量程下测得。
2.量程3必须配置4"或DN100法兰。
3.液位变送器的负压侧，可联接毛细管长度15英尺（4.5米），安装形式相同的远传装置。
4.介质温度-30~200℃(超过100℃需用毛细管连接)。

3051LT型法兰安装液位变送器选型

<

型号	变送器类型
3051LT	法兰安装液位变送器
代码	变送器量程
3	0-6.2～37.4KPa
4	0-6.2～37.4KPa
5	0-31.1～186.8KPa
6	0-117～689.5KPa
代码	变送器输出
A	4-20mA，HART协议数字信号输出
代码	高压侧隔离膜片尺寸	材料	伸出长度
A 0	2in./DN50	316SST	平膜片式
A 1	3in./DN80	316SST	平膜片式
A 2	3in./DN80	316SST	2in./ 50mm
A 4	3in./DN80	316SST	4in./ 100mm
A 6	3in./DN80	316SST	6in./ 150mm
B 0	4in./DN100	316SST	平膜片式
B 2	4in./DN100	316SST	2in./ 50mm
B 4	4in./DN100	316SST	4in./ 100mm
B 6	4in./DN100	316SST	6in./ 150mm
C 0	2in./DN50	哈氏合金C	平膜片式
C 1	3in./DN80	哈氏合金C	平膜片式
C 2	3in./DN80	哈氏合金C	2in./ 50mm
C 4	3in./DN80
