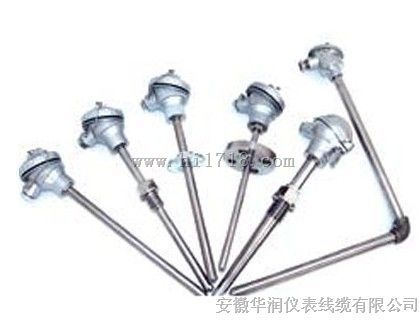

装配式热电阻

感谢您访问安徽华润产品信息，本公司对于订购数量从一支到数千支都同样的欢迎 ， 并且售价公道而合理 ， 希望旧雨新知继续给与支持。

产品简介 工业用热电阻作为测量温度的传感受器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至420℃范围内的液体、蒸汽和气体介质以及固体表面温度。 根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的PT1000铂电阻和符合标准分度号的cu50铜热电阻两大类装配式、统一设计型热电阻。应符合JB/8622-1997及JB/T8623-1997标准。   主要技术指标 测量范围和准确度

热电阻类别	测温范围℃	分度号	允许偏差△t℃
WZP型铂电阻	-200-420	Pt100	B级 允许±(0.30+0.005∣t∣)
			A级(-200-650℃) 允许±(0.15+0.002∣t∣)
WZC型铜电阻	-150-100	Cu50	-50-100℃允差 ±(0.30+6.0x10-3t)

注：式中“t”为感温元件的实测量度值。

选型服务电话：15255082530

W	Z	规格						内容
		P						铂电阻
		C						铜电阻
		热 电 阻 材 料	-	1				无固定装置式
				2				固定螺纹式
				3				活动法兰
				4				固定法兰
				6				固定螺纹锥形保护管式
				安 装 固 定 形 式	3			防水式
					接 线 盒 形 式			非统设：插座式、小接线盒式等
						0		Φ16mm保护管
						1		Φ12mm保护管
						设 计 序 号		非统设：各种规格保护管
							B	不锈钢
							不 锈 钢
W	Z	□	-	□	□	□	B

热电阻感温元件100℃时的电阻值(R₁₀₀)和它在0℃时的电阻值R₀的比值: R₁₀₀/ R₀ 分度号Pt100：A级R₀＝100±0.06Ω) B级R₀＝100±0.12Ω) 分度号Cu50：R₀＝50±0.05Ω) 热响应时间 在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％，所需时间称为热响应时间，用T_0.5表示 热电阻公称压力 一般指在该工作温度下保护管所能承受的外压(静压)而不破裂。允许公称压力不仅与保护管材料、安装方法、置入深度以及被测介质的流速和种类有关。 热电阻最小置入深度 lmin=l_元+15D) lmin=――最小可用置入深度 l_元--感温元件长度 D――保护管外径 自热影响 通过热电阻中的测量为5mA时，测得的电阻增量换算成温度值应不大于0.030℃。 绝缘电阻 常温绝缘电阻的试验电压可取直流10～100V任意值,环境温度在15～35℃范围内,相对湿应不大于80％。常温绝缘电阻值不小于100MΩ。   □工作原理 工业用热电阻分铂热电阻和铜热电阻两大类。 热电阻是利用物质在湿度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测范围内介质层中的平均温度。 装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管翻感温元件组成基本结构，并配以各种安装固定装置组成。 WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示、记录或调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。   □型号规格 统一设计型热电阻 无固定装置式热电阻

热电阻类别

产品型号

分度号

测量范围℃

保护管材料
