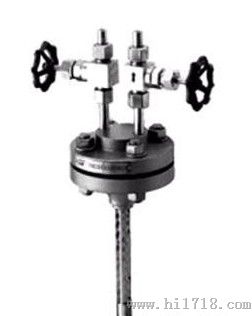

插入式威力巴流量计

适用管径	8mm～15000mm
测量精度	±0.5%～±1.0%
重复精度	±0.1%
适用压力	0～25MPa，特殊应用可达40MPa
适用温度	-100℃～500℃，特殊应用可达800℃
测量上限	根据工艺要求及探头强度而定
测量下限	取决于测量最小差压要求(见下表)，低于最小差压时，可采用特殊设计来满足要求气体，最小差压0.026KPa，流速4.5m/s液体，最小差压0.260KPa，流速0.6m/s蒸汽，最小差压0.400KPa，流速9.7m/s
量程比	在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1
适用介质	满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体
直管段要求	通常情况下前7D，后3D保证测量精度±0.5%～±1.0%

 DT-HLV威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器 , 当流体流过传感器 时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 ( 一般为三对 ) 取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
