分流旋翼式蒸汽流量计
- 价 格：
- 1800
- 型 号：
- DT-LFX
- 品牌/商标：
- 德天
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏
产品介绍

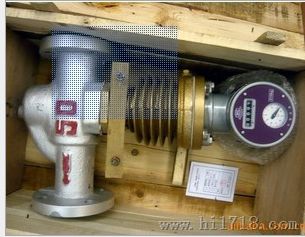

分流旋翼式蒸汽流量计
一、概述
分流旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部质量(重量)。适用于石油、化工、轻工、冶金、纺织、食品、医药等行业。
二、工作原理
蒸汽进入流量计后，一部分为孔板所节流，另一部分则经喷嘴喷射在叶轮上，从而带动转子轴转动，由于阻尼液的作用，使转子轴以本身的转矩和阻尼叶片的制动转矩相平衡的转速旋转，并带动计数器指针转动。由于流经喷嘴部分的流量与总流量基本成正比，因此通过测出喷嘴部分流量，即可知道流经流量计的总流量。
三、特点
*计量成本低、测量范围宽、可抗拒突然流量上限 200% 的蒸汽流量、直接读数、寿命长、使用维修方便。
主要技术参数：
仪表型号 | LFX-2.5 | LFX-05 | LFX-08 | LFX-10 |
公称通径 | DN25 | DN50 | DN80 | DN100 |
压力 | 1.0MPa | 1.6MPa | 1.6MPa | 1.6MPa |
介质温度 | 220℃ | 240℃ | 240℃ | 240℃ |
测量范围 | 27～266kg/h | 133～2090kg/h | 265～4175kg/h | 660～8350kg/h |
精度等级 | 2.5级(试验孔板),4级(更换孔板或压力调整后) | |||
安装尺寸：
公称通径 | 公称压力 | 法兰型式 | 法兰(GB9119.8-88) | |||
外径 | 螺孔中心圆 直径 | 螺栓孔直径×孔数 | 厚度 | |||
DN25 | 1.0MPa | 平焊 | 115 | 85 | 14×4 | 16 |
DN50 | 1.6MPa | 平焊 | 165 | 125 | 18×4 | 20 |
DN80 | 1.6MPa | 平焊 | 200 | 160 | 18×8 | 20 |
DN100 | 1.6MPa | 平焊 | 220 | 180 | 18×8 | 22 |
