- 企业类型：制造商
- 新旧程度：全新
- 原产地：杭州
- 垂直轴和水平轴转动：0°~ +360°
- 光度探头：恒温、国家一级
- 照度范围：0.001lx-10000lx
- 角度精度：0.1°
- 被测灯具质量：45KG

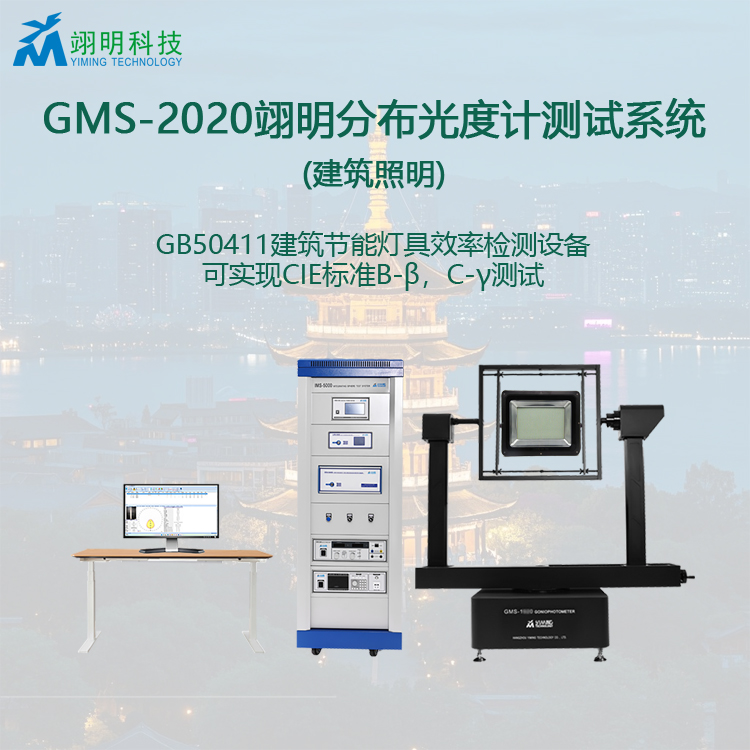

一、 系统组成
序号 | 系统设备配置产品型号名称 | 数量 | 备注 |
1 | GMS-1920精密角度旋转台控制器 GMS-2020分布光度计测试系统软件 内置十字激光器对准装置 | 1套 | 采用日本三菱伺服电机；采用德国编码器系统；角度精度：0.1°；传动角度分辨率：0.01° |
2 | LUX-200照度计 | 1台 | 一级；照度范围：0.001lx-10000lx；液晶屏显示；精密恒温，恒温控温精度：±0.1℃；高度可调支架； |
3 | 三款常规多功能测试夹具 | 1套 | 十字通用夹具；投光灯夹具；裸光源夹具； |
4 | DPS-500(30V10A)精密数显直流稳压稳流电源 | 1台 | 30V10A |
5 | LIS-150光强标准灯 | 1套 | 带反射镜装置；用于校准分布光度计测试系统，数据可以追溯至 NIM |
6 | PM210H高精度交直流电参数测量仪 | 1台 | 0.5级；交直流；谐波；DF |
7 | APS-500(300V 500VA)精密变频测试电源 | 1台 | 输出功率500VA；纯正弦波；电压总失真：≤0.3 ％（阻性负载满载）；液晶屏显示； |
8 | USH-7B通讯盒 | 1个 | USB转RS485 |
9 | YM-32A机柜 | 1个 | 19英寸标准机柜 |
暗室尺寸：：3米(高)*4米(宽)*10米(长)以上，或根据客户被测灯具尺寸及实验室实际空间大小设计；用于放置测试转台和光度探头；室内所有墙壁、天花板均涂黑板漆；地板使用吸光性强的黑色地毯；根据IEC对灯具测试环境的要求，控制周围环境温度达到测试需求。
工作室尺寸：2.5米(高)*3米(宽) *4米(长)用于放置控制机柜、电脑和打印设备。
二、系统可测试参数
通用数据：光强数据，有效光束角，半峰边角，自定义发散角，锥面光通量(90°)，锥面光通量(120°)，灯具光通量，灯具效率，峰值光强，EEI，定向灯与非定向灯判断，电学参数等；
室内灯具：环带光通量，照度距离曲线，等照度曲线，等光强曲线，垂直面等照度曲线，灯具有效平均照度图，TM5利用系数，亮度限制曲线，UGR表，室内灯具利用系数表，灯具概算曲线；
道路灯具：环带光通量，等光强曲线，路灯利用系数曲线，等照度曲线，LCS曲线图，BUG评价等级，路面等光强图；
投光灯具：区域光通量，等光强曲线，照度距离曲线，等照度曲线；
三、GMS-1920分布光度计技术参数
测试灯具旋转角度范围(γ)±180°(或0~360°)；
角度精度:0.1°，角度分辨率:0.01°；
驱动马达采用日本三菱伺服电机，采用德国编码器确保运行的高精度平稳运转，启动和停止非常平稳；
采用贵金属转向器，实现不间断连续测量，不用担心绕线；
完全符合CIE,IEC,IES-LM-79,GB/T39585-2020和GB/T24824等标准，测试结果可以保存CIE,IES,LDT,CEN,CIB,
TM4等国际通用格式，这些文件可以直接导入相关照明设计软件，如DIALux，Relux，LDT Editor软件；
支持DLC使用“Application Pre-submission Tools”直接调用.ies或.spdx文件；
支持GLDF文件，GLDF 是一种新的、现代的、模块化的照明数据格式，由 DIALUX 和 RELUX 开发；
采用安卓手机APP控制转台，方便测试人员安装灯具，大大提高测试效率；

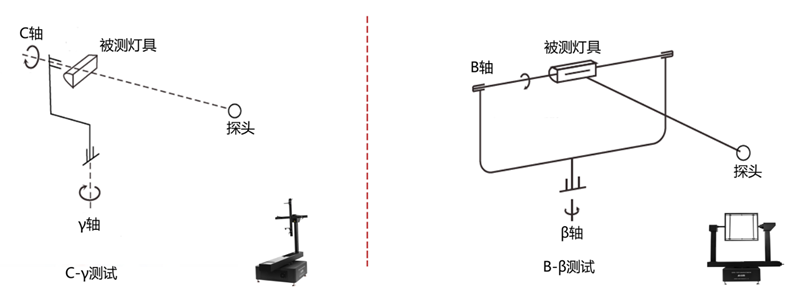

型号 | C-γ单臂测量方案 | B-β双臂测量方案 |
测试灯具尺寸(单位:mm) | Φ1900*550(直径*深度) | 600*600(长度*宽度) |
被测灯具的质量(含夹具) | 45KG | 45KG |
工作原理：
