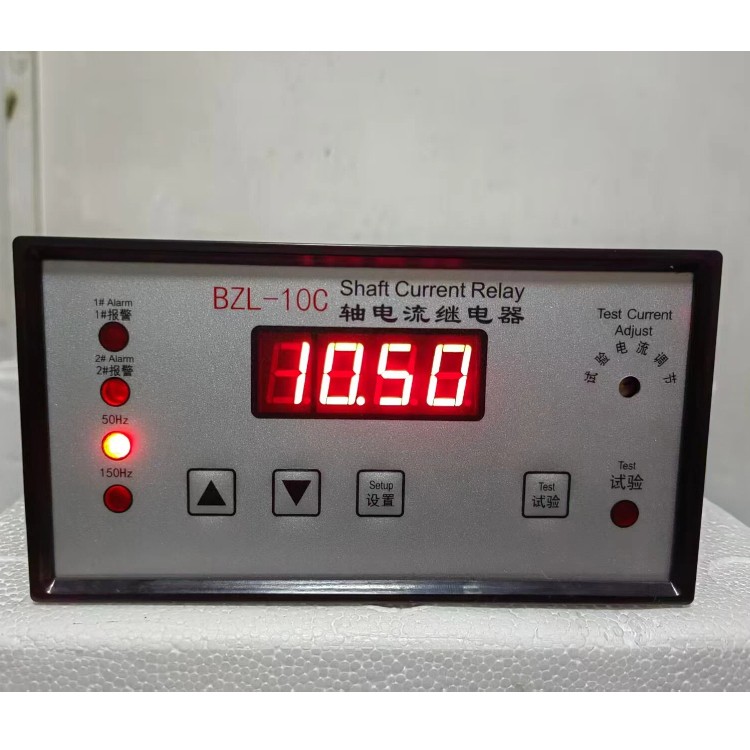

BZL-10B轴电流继电保护装置主要应用于检测发电机大轴中的电流，防止轴承绝缘击穿时损坏轴承和其他部件。本装置由互感器和继电器两部分组成，互感器根据发电机轴径定制。

工作原理

BZL-10B轴电流继电器是利用轴电流互感器检测出来的轴电流基波或三次谐波电流信号，来检测轴承绝缘状态的。当电机轴绝缘低下或有击穿时，由于电机轴承不对称，机轴将产生轴电流而损坏其绝缘，发生故障。其损坏程度将取决于轴电流的幅值和持续时间。为了使电机能够安全运行，提前发现机轴的绝缘故障，以便采取相应措施，就需要有灵敏的轴电流继电保护设备。

本继电器是由:放大器、双通道滤波器、 A/D 转换、单片机智能分析判断控制及过电流动作等环节组成。轴电流指示仪表采用了先进的数字技术，动作灵敏，控制显示直观，其组成框图请参阅原理方框图。

BZL-10B轴电流继电器采用了两种工作方式，即按电流基波分量或电流的三次谐波分量进行检测。

当电机内干扰磁场较强，且互感器输出电流中含有三次谐波分量时，仪器可测量 50Hz 和 150Hz 信号，同时经滤波器滤除 50Hz 或 150Hz 以外的杂散干扰电流，使继电器能够稳定的检测。

当电机内磁场干扰甚小，而轴电流中又无谐波干扰时，仪器即按 50Hz 频率轴电流进行监测。轴电流信号经 50Hz 工作通道，并滤除其它干扰，防止误动作，当前轴电流为 50Hz 和 150Hz 信号轮流显示，面板指示灯显示当前工作频率。继电器从轴电流互感器 CT 中取出故障电流信号，经 IC1 放大后,送入 50Hz 和 150Hz 双通道滤波器中，双通道滤波器输出经整流合成后，分别送入两路 A/D 模数转换器，再送入 MCU 进行分析、判断、显示轴电流值，经 MCU 与两个故障电流的设定值进行比较后，送出控制信号触发相应的继电器 CZ1,CZ2,以控制报警及跳闸等信号。

本机带有 485 接口，可以把数据上传到上位机，有独立的管理程序，也可与组态软件接口。

基波和三次谐波的4-20mA 模拟量输出，供您选用。

测量油槽和顶盖液位，使用的PR-46W型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。
