- 品牌/商标：恒远
- 企业类型：制造商
- 原产地：西安
- ZJX-3：ZJX-3A

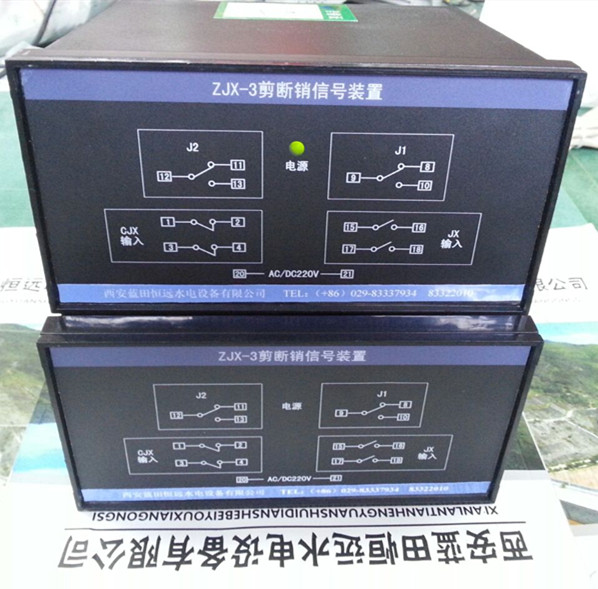

| ZJX-3剪断销装置、ZJX-3A剪断销信号装置技术升级ZJX-3剪断销装置、ZJX-3A剪断销信号装置技术升级ZJX-3剪断销装置、ZJX-3A剪断销信号装置技术升级ZJX-3A型剪断销信号装置(以下简称装置)用在保护线路中， 作为反应水轮机剪断销折断时的信号元件。 |
（1） 装置工作电压：85~265VAC或110~250VDC
（2） 输出信号接点容量：5A/250VAC
（3） 在额定电压下，断开一组或两组剪断销时，两个继电器同时动作，相应指示灯亮。
（4） 该装置适用于电（D）179-61二次保护继电器一般技术要求所规定的环境中。
(5) 仪表重量约为0.5Kg。
(6) 外形尺寸： 160×80×140(mm) 开孔尺寸：152+1×76+1(mm)
(7) 装置通电后面板上的“电源”指示灯亮。
三、接线说明
(1)端子20、21：为装置电源
(2)端子8、9：为J1报警接点的常闭点。
(3)端子9、10：为J1报警接点的常开点。
(4)端子11、12：为J2报警接点的常闭点。
(5)端子12、13：为J2报警接点的常开点。
(6)剪断销的常开接法：两组剪断销常开信号分别接15、16和17、18，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
(7)剪断销的常闭接法：将15、16或17、18任意一组短接，两组剪断销常闭信号分别接1、2和3、4，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
