- 检测气体：CO、H2S、O2、CH4
- 检测浓度：CO：(0-1000)ppmH2S：(0-100)ppmO2：(0-30)%VOLCH4：(0-100)%LEL
- 使用寿命：2年（空气中）
- 工作温度：-20°C-50°C
- 工作湿度：15%RH to 90%RH（无冷凝）
- 分辨率：CO ：1ppm H2S ：1ppm O2 ：0.1%VOL CH4 ：1%LEL
- 响应时间 (T90)：≤30s

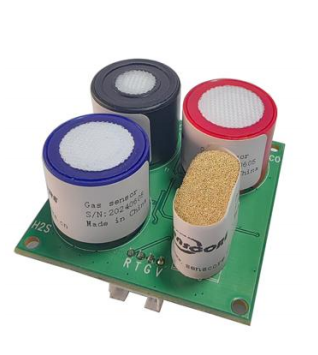

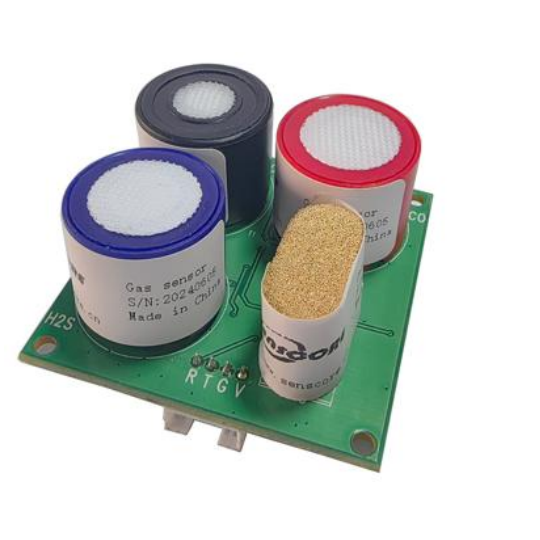

四合一气体检测模组产品概述
四合一气体检测模组，主要针对需要环境气体检测的 各 种 场所，该产品包含四种气体传感器 (CO、H2S、O2 和 CH4 等气体可扩展) 和信号处理电路板。模组具有良好的 选择性和稳定性，模组通过数字串口输出，可实时输出四 种气体的当前浓度值。可用于手持设备或固定式设备，检 测当前环境气体浓度。该模组是将成熟的传感器检测技术 与精良的电路设计紧密结合出的一款通用型小型化的产 品。
四合一气体检测模组特点
集成度高、尺寸小、稳定性好、响应速度快
实时串口输出浓度、使用方便
四合一气体检测模组应用
应 用于工厂气体泄漏、井下作业、隧道检测、煤矿检测等环境下使用，可以人体佩戴或手 持进入检测 场 所，也可以应用于固定式场所，检测当前环境气体浓度，提醒人员安全。

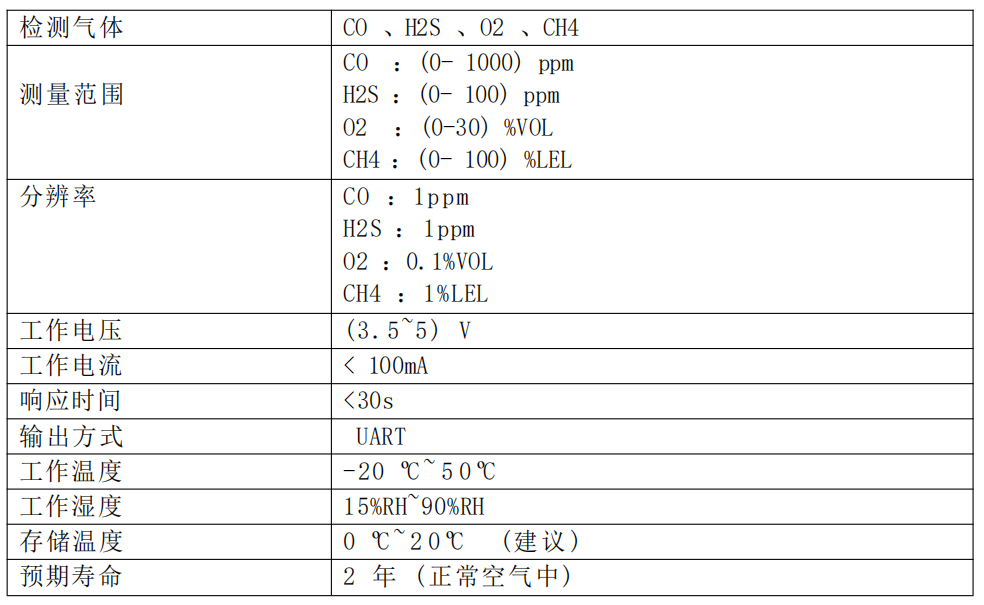

四合一气体检测模组技术参数

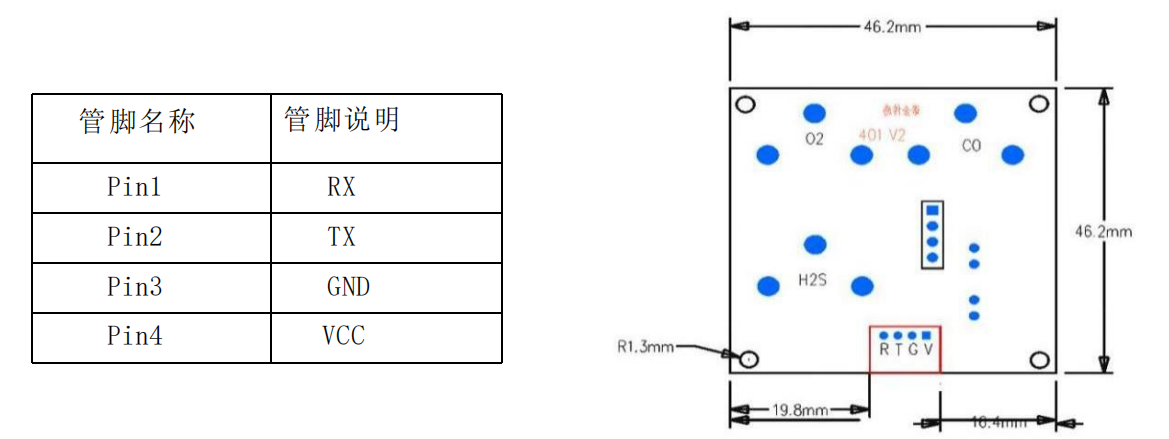

管脚定义/尺寸
通讯协议UART
波特率 9600，8N1，16 进制发送。
发送频率，1 秒 1 组数据，自动发送

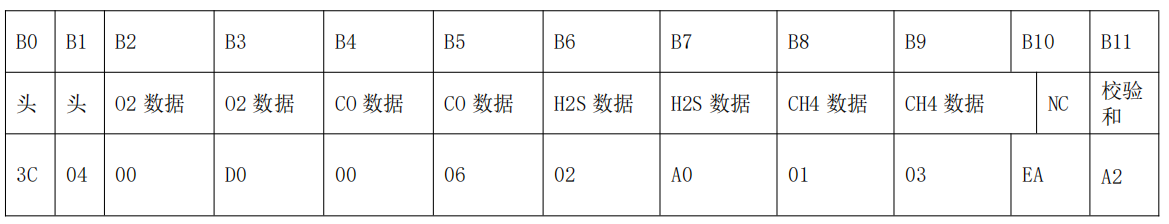

数据格式
校验和计算方式
B11=(char)(B0+B1+B2+.....+B9+B10);
氧气数据计算
氧气浓度=（B2*256）+B3=0XD0=208；表示氧气浓度为 20.8%
CO 数据计算
CO 浓度=（B4*256）+B5=0X06=6；表示 CO 浓度为 6PPM
H2S 数据计算
H2S 浓度=（B6 *256）+B7=2*256 +0XA0=672；表示 H2S 浓度为 67.2PPM。
CH4 数据计算
CH4 浓度=（B8 *256）+B9=1*256 +0X03=259；表示 CH4 浓度为 25.9%LEL
注意事项
1模组为接线端子连接，禁止随意在模组上进行焊接。
2. 模组所带传感器严禁私自更换。
3. 模组初次使用或长时间未使用，需先老化 24 小时，以保证传感器的准确度。
4. 请勿将该模组应用于涉及人身安全的系统中。
5. 模组出厂前已进行校准，此后，应根据使用情况及设备对有害气体或污染物的暴露情况 进行定期 的校 准。
6. 当模组读数超过测量范围，表示目标气体浓度可能达到了爆炸和严重危险浓度。
7. 应避免使可燃气体传感器暴露于含铅化合物，硅树脂，氯化碳氢化合物。尽管有些有机 蒸汽 (如 含铅汽油，卤化碳氢化合物) 可能会使传感器中毒暂时停止正常工作，导致灵 敏度下降，但多数情况下，通过校准能够恢复其功能。
8. 模组长时间暴露于某种浓度的可燃气或有毒有害空气中有可能会加重传感器的负荷，可 能会严重 影响 其性能。如模组曾因超高浓度气体而发生报警，应重新对其进行校准，或 必要时需返厂更 换传感器。
9. 在某些环境中，严重电磁波的干扰可能会导致数据偏差甚至波动。
