- 检测气体：甲烷（CH4）
- 检测浓度：300-10000ppm(甲烷、天燃气)
- 回路电压：≤24VDC
- 加热电压：5.0V±0.1VACorDC
- 负载电阻：可调
- 加热电阻：28Ω±3Ω（室温）
- 加热功耗：≤1W
- 灵敏度：Rs(inair)/Rs(5000ppmCH4)≥5

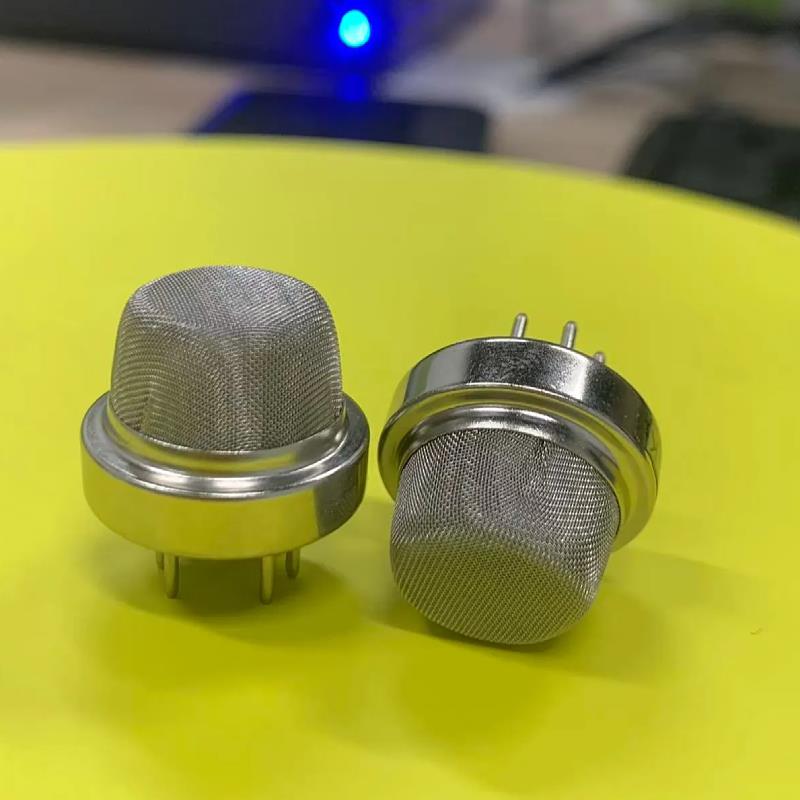

半导体燃气传感器DL-4产品概述
DL-4 气体传感器所使用的气敏材料是在清洁空气中电导 率较低的二氧化锡(SnO2)。当传感器所处环境中存在检测气体时，传感器的电导 率随空气中可燃气体浓度的增加而增大。通过使用简单的电路即可将电导率的变 化转换为与该气体浓度相对应的输出信号。YM-04 气体传感器对甲烷灵敏度高， 对酒精及其他一些干扰性气体有较强的抗干扰能力。
半导体燃气传感器DL-4特点
*高灵敏度
*性能稳定
*响应、恢复时间快
*抗震性能好
*较强的抗干扰能力
半导体燃气传感器DL-4应用
*民用燃气泄露检测仪和报警器
*便携式燃气气体检测仪
半导体燃气传感器DL-4规格参数

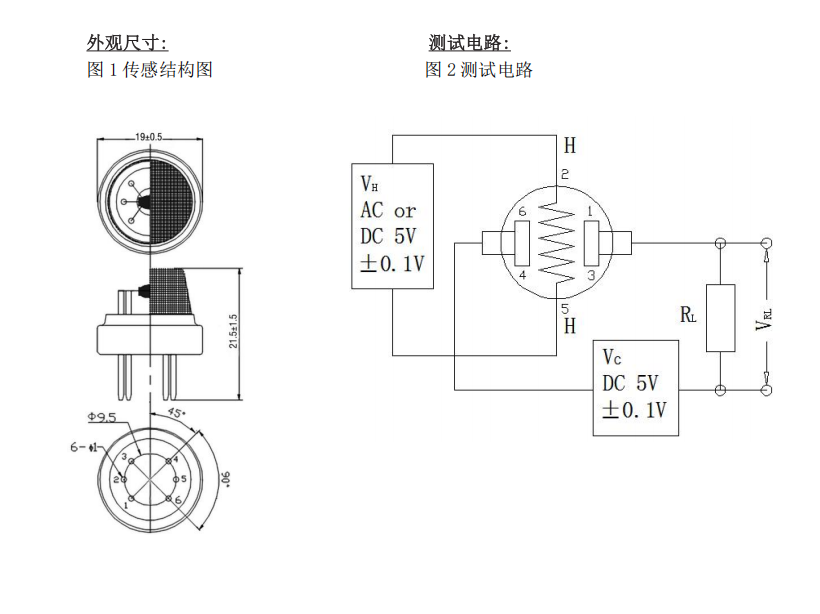

外形尺寸及测试电路
注意事项
*禁止施加高电压。如果给施加的电压高于规定值，会引起传感器损坏，并引起传感器敏感 性下降。
*禁止暴露于可挥发性硅化合物蒸汽中。避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它 存在可挥发性硅化合物的场所。如果传感器的表面吸附了硅化合物蒸汽，传感器的敏感材料 会被硅化合物分解形成的二氧化硅包裹，抑制传感器的敏感性，并且不可恢复。
*禁止接触高腐蚀性的环境。如果传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2， HCl 等）中，不仅会引起加热材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生 不可逆的劣变。
*禁止受到碱、碱金属盐、卤素的污染。如果被碱金属尤其是盐水喷雾污染后，或暴露在卤 素如氟利昂中，也会引起性能劣变。 *禁止接触到水或气体液体。溅上水或浸到水中会使敏感材料脱落，导致传感器性能变化或 失效。
*禁止结冰。水在传感器敏感材料表面结冰会导致敏感层碎裂而丧失敏感特性。
*禁止将电压加错管脚（仅限于旁热式系列）。对 6 脚型的传感器，2、5 为加热 电极，（1、3）/（4、6）为测试用电极，1 和 3 导通，4 和 6 导通。如果电压加 在 1、3 或 4、6 管脚会导致引线烧断，加在 2、4 管脚上则取不到信号。
*避免凝结水。在室内使用条件下，轻微凝结水对传感器性能会产生轻微影响。 但是，如果水凝结在敏感层表面并保持一段时间，传感器特性则会下降。
*避免处于高浓度气体中。无论传感器是否通电，在高浓度气体中长期放置，均会影响传感 器特性。如用打火机气直接喷向传感器，会对传感器造成极大损害。

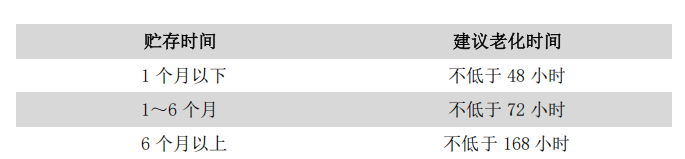

*避免长期贮存。传感器在不通电情况下长时间贮存，其电阻会产生可逆性漂移，这种漂移 与贮存环境有关。传感器应贮存在不含可挥发性硅化合物的密封袋中。经长期贮存的传感器， 在使用前需要更长时间通电以使其达到稳定。贮存时间及对应的老化时间建议：
*避免长期暴露在极端环境中。无论传感器是否通电，长时间暴露在极端条件下，如高湿、 高温或高污染等极端条件，传感器性能将受到严重影响。
*避免振动传感器。频繁、过度振动会导致传感器内部引线产生共振而断裂。在运输途中及 组装线上使用气动改锥/超声波焊接机会产生此类振动。
*避免受到冲击。如果传感器受到强烈冲击或跌落会导致其引线断裂。

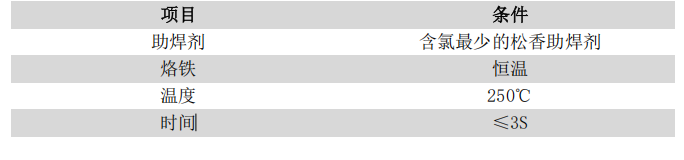

*使用条件： 手工焊接为最理想的焊接方式，建议焊接条件如下：
