电源适配器自动综合测试系统

电源适配器自动综合测试系统

系统介绍

电源适配器自动综合测试系统是四川科电创芯电子科技有限公司立全新开发成熟测试系统，主要用于适配器、快充充电器、快充充电宝等支持快充协议电源的非标测试系统。全协议变电压板是采用市场上全新的技术方案,与多家移动终端客户深度合作,从产品研发到产品的 NPI 全产品跟踪, 达到市场新的手机充电器快充协议解决方案技术,应用该协议产 品客户群体:三星、小米、华为、OPPO、VIVO、传音、华硕等国内与国际,包括解码协议如下:

1、QC2.0 协议

2、VIVO 闪充一代

3、QC3.0 协议

4、VIVO 闪充二代

5、QC3.0+协议

6、OPPO VOOC2.0

7、QC4.0 协议

8、OPPO Super VOOC2.0

9、PE2.0 协议

10、传音 RFC 协议

11、PE3.0 协议

12、小米加密协议

13、PD2.0 协议

14、产品有 D+D-电压读取

15、PD3.0 协议

16、产品无 D+D-电压读取

17、PD-PPS 协议

18、D+、D-、CC、V+、V-开路与短路检测

19、三星 AFC 一代

20、PD 充电 CC１与 CC２在线选择

21、三星 AFC 二代

22、PD 充电 CC 电压读取

23、华为 SCP 一代

24、PD 充电电平异常检测

25、华为 SCP 二代 SSCP

26、CC / D+D-正反插

27、华为 FCP

28、PD协议报文读取

测试软件具有测试权限管理、测试程序灵活编辑、测试数据报表精灵、上传MES数据、硬件设备逻辑通道自由设置等各种通用功能，适合多种使用场景。测试系统具备稳定、可扩展性强、运用灵活、功能强大、经济效益特点。

功能特点

标准测试系统多用于充电器测试、LED、TV电源等产品

集成电性功能测试

安规测试

支持市面行的所有快充升压协议

兼容单路多路同步异步正反插测试

短路检测保护电路安全。

系统架构

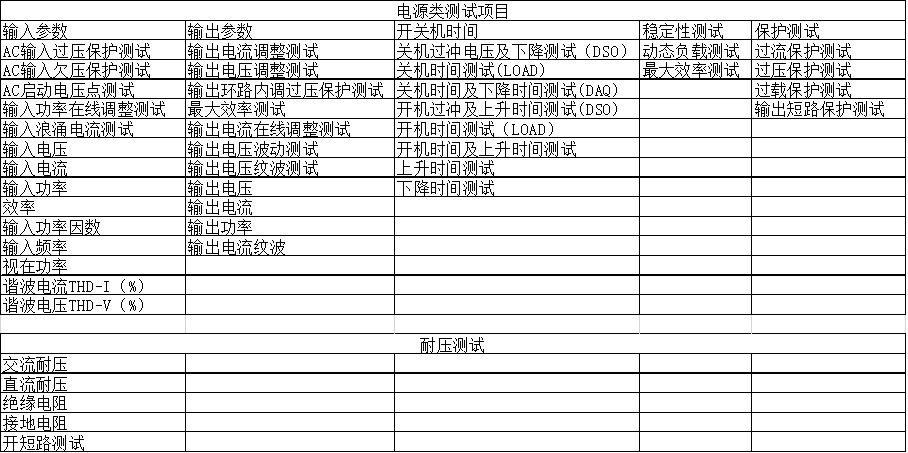

测试项目

电源测试系统软件是拥有功能、兼容性高的一款测试系统，可用于各种测试行业；针对电源类测试项目分别有：

设备清单（8通道快充测试系统举例）

软件操作界面

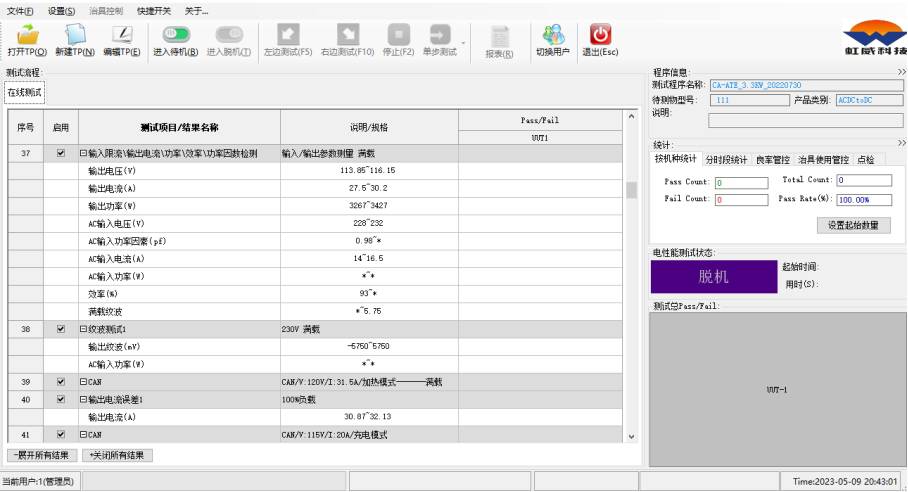

软件主界面

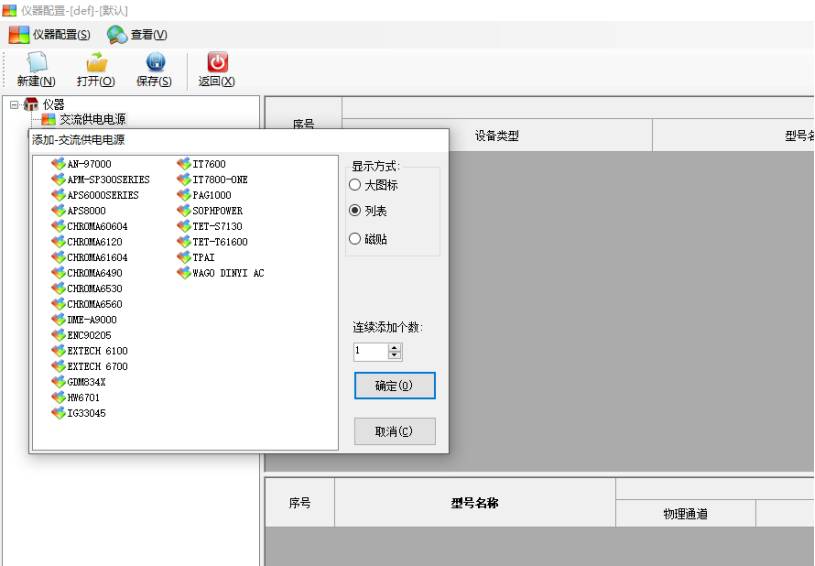

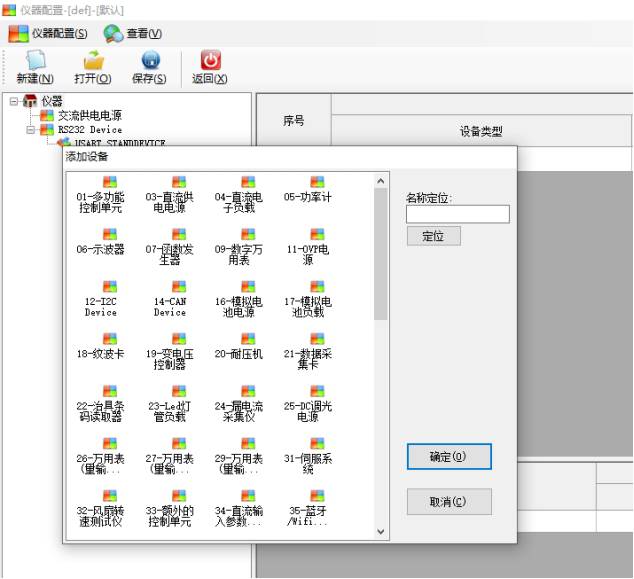

仪器设置界面

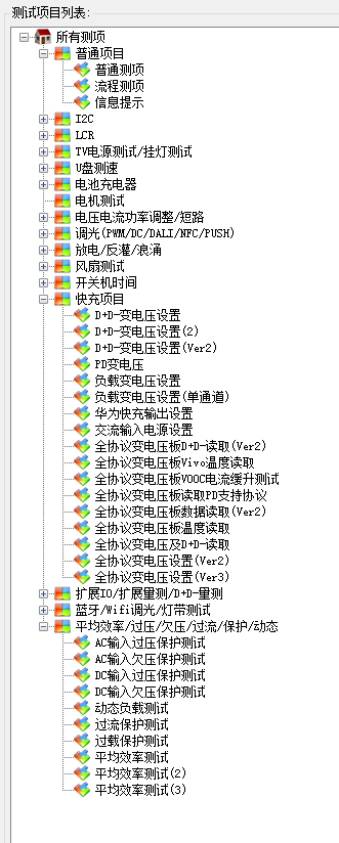

测试项目选择界面

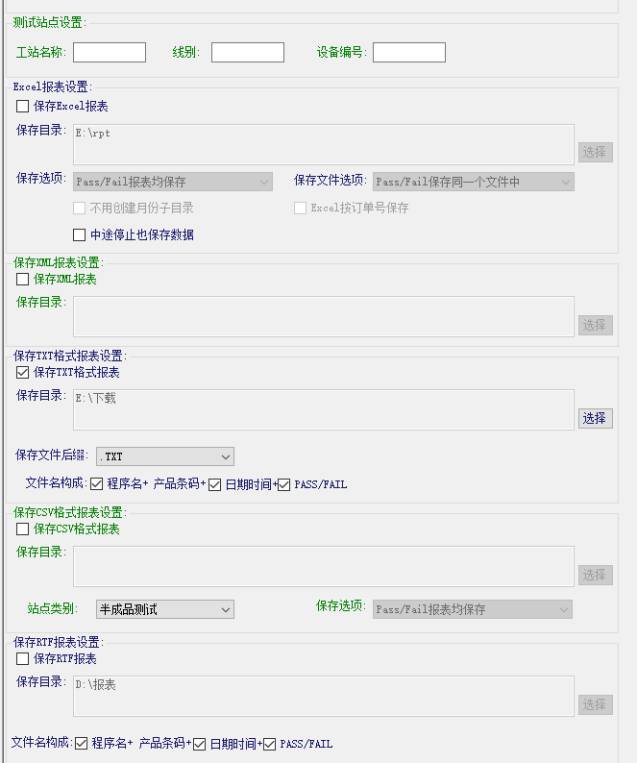

丰富的报表功能
