- 品牌：昂盛达
- 质保：一年
- 全新：正品
昂盛达 ASD906 系列模拟电池测试设备 是专为电池供电产品研发、生产检测设计的多功能工具，可替代真实电池进行充放电模拟，适用于移动电源、适配器、蓝牙耳机等设备的性能验证。以下是基于官,方手册及技术资料的详细说明：

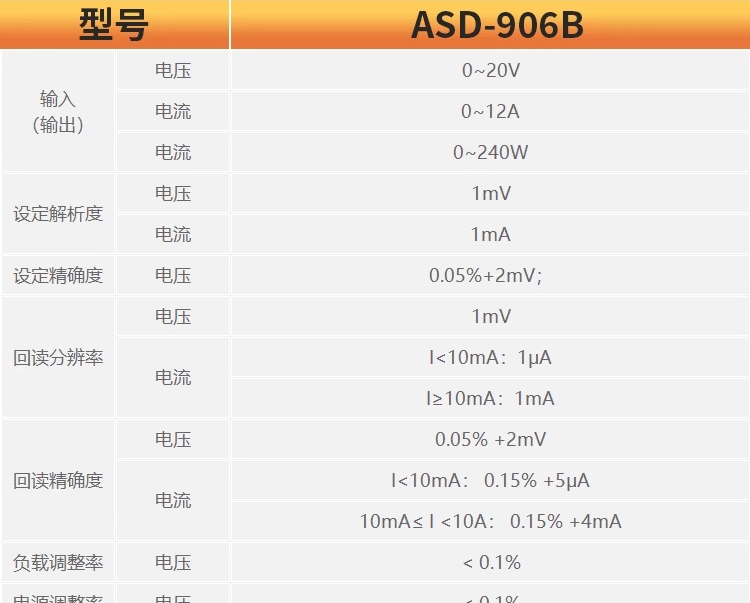

一、模拟电池测试仪核心功能与技术参数
（一）通用特性
双向充放电模拟
支持充电模式（模拟电池接收电能）和放电模式（模拟电池释放电能），可灵活切换以测试设备的充电效率与放电曲线。
具备小电流检测功能，支持 μA 级静态电流测试（如待机功耗检测），分辨率达 1μA（10mA 以下）。
高精度测量与控制
电压精度：±(0.05%+2mV)，分辨率 1mV；
电流精度：±(0.15%+5μA)（10mA 以下）至 ±(0.15%+4mA)（10mA~30A），支持动态调整。
纹波抑制：纹波噪声≤100mVp-p，确保测试稳定性。
协议兼容性
支持QC、PD、华为 SCP/FCP、三星 AFC、OPPO VOOC等主流快充协议的识别与触发，可自动匹配被测设备的快充档位。
部分型号（如 ASD906-48V30A500W）支持EPR 模式（扩展功率范围），覆盖 48V 高压测试场景。
二、模拟电池测试仪典型应用场景
电池供电产品研发验证
快充协议兼容性测试：连接被测充电器，设备自动识别协议（如 PD3.1），并在屏幕显示支持的电压档位（如 20V/5A、28V/5A），验证协议触发稳定性。
BMS 保护板功能检测：模拟电池过压、过流、短路等异常状态，测试电池管理系统（BMS）的保护响应速度与可靠性。
生产线批量质检
静态电流筛查：切换至 μA 级模式，快速检测 PCBA 或成品的待机功耗，筛选出漏电流超标的不良品。
多端口同步测试：搭配扩展设备（如 ASD909X2），支持 4 路独立负载同时测试，提升产线效率。
复杂工况模拟
动态电压曲线测试：通过上位机软件设置连续变化的电压值（如阶梯式上升 / 下降），模拟电池在不同充放电阶段的特性，评估设备的适应性。
线损补偿功能：可设置电阻补偿值（0~9999mΩ），抵消测试线缆压降对测量精度的影响。
三、模拟电池测试仪操作指南与测试流程
（一）基础操作步骤
设备连接
用红黑鳄鱼夹连接被测设备的电池接口（B+/B-），确保接触良好；接入 100~240V AC 电源，按下电源开关。
部分型号（如 ASD906B）支持Type-C 接口直连，可通过专用线材实现协议触发与数据传输。
参数设置与测试
充电测试：
进入主菜单→选择 “充电模式”→设置目标电压（如 4.2V）和保护电流（如 2A），设备自动模拟电池充电过程，实时显示充电电流、功率及状态。放电测试：
切换至 “放电模式”→设置放电电压（如 3.7V），设备模拟电池放电，可测试被测设备的续航时间与放电效率。协议触发验证：
连接支持快充协议的充电器，设备自动识别协议类型（如 QC3.0），并在屏幕显示支持的电压档位（如 5V/2A、9V/1.67A），手动切换档位验证输出稳定性。模拟电池测试仪数据记录与分析
通过 USB 或 RS232 接口导出测试数据至 Excel，生成充放电曲线图。例如：某移动电源在 5V/2A 负载下，放电时间为 2 小时，计算其实际容量为 10Wh（理论值 10Wh），验证容量达标。
部分型号支持实时曲线显示，可通过上位机软件直观观察电压、电流随时间的变化趋势。
（二）进阶功能
预设电压快速切换
长按屏幕下方的预设电压按钮（如 “3.7V”“4.2V”），可一键调用常用测试档位，提升批量测试效率。
部分型号支持6 组电压记忆存储，可通过菜单自定义存储值。
过压 / 过流保护验证
手动设置超过被测设备规格的电压（如 5.5V）或电流（如 3A），触发其保护机制，观察设备是否能及时切断输出并报警。
可设置保护延迟时间（如 50ms），模拟真实场景下的保护响应速度。
