- 品牌：昂盛达
- 质保：一年
- 全新：正品
昂盛达 ASDB0102-5V/2A/10W（型号应为ASD-B0102）是一款模拟电池测试设备，主要用于替代真实电池进行充放电测试，适用于移动电源、蓝牙耳机、蓝牙音箱等电池供电产品的开发与性能评估。以下是基于官，方手册及技术资料的详细说明：

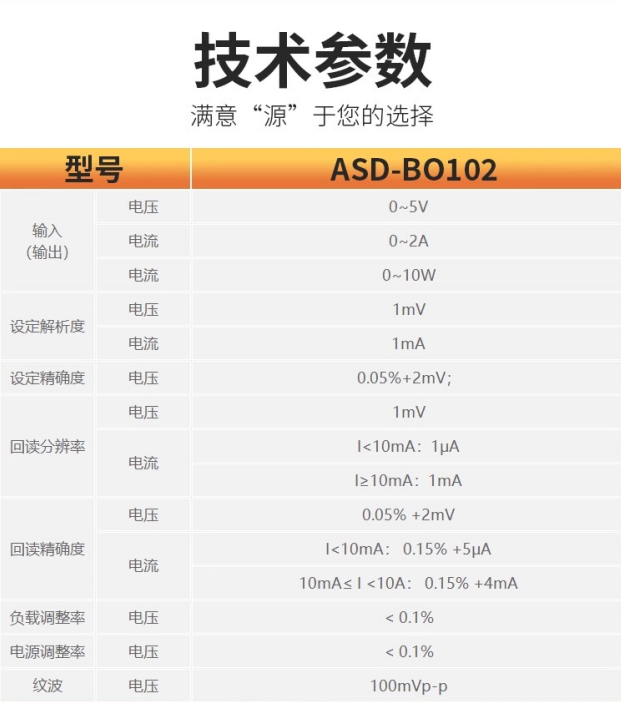

一、模拟电池测试设备核心功能与技术参数
- 模拟电池特性
电压测量精度：±(0.05%+2mV)，分辨率 1mV；
电流测量精度：±(0.15%+5μA)（10mA 以下）至 ±(0.15%+4mA)（10mA~2A），分辨率 1μA（小电流模式）。
充放电能力：支持5V/2A/10W的充放电范围，可模拟真实电池的充电（吸收电能）和放电（释放电能）过程。
高精度测量：
小电流检测：支持 μA 级静态电流测试，可通过屏幕切换电流单位（A/mA），适用于低功耗设备待机电流检测。
- 灵活电压设置
可调范围：0~5V 连续可调，支持手动输入或通过6 组预设电压值快速切换（如 3.7V、4.2V 等常见电池电压）。
动态调整：在充放电过程中实时显示电压、电流、功率，并支持纹波测试（最，大 100mVp-p）。
- 接口与兼容性
输出接口：配备红黑鳄鱼夹测试线，适配电池接线柱（B+/B-），兼容 Type-C、USB 等常见接口的转接线扩展。
供电要求：输入电压 100~240V AC，支持全球电网标准，内置保险丝保护。
二、模拟电池测试设备典型应用场景
- 移动电源 PCBA 测试
连接待测移动电源的电池接口，模拟电池充电过程，验证其过压保护（OVP）、过流保护（OCP）及转换效率。
例如：设置充电电压 4.2V，观察移动电源是否能稳定输出 5V/2A，并记录充电时间与功耗。
- 低功耗设备静态电流检测
切换至μA 级小电流模式，测试蓝牙耳机、智能手表等设备的待机功耗。例如：检测某蓝牙音箱待机电流为 50μA，评估其续航能力。
- 电池供电产品研发验证
替代真实电池进行快速原型测试，例如：在开发蓝牙麦克风时，通过模拟不同电压（如 3.3V、4.0V）验证电路稳定性，避免频繁更换物理电池的繁琐。
- 可调电源扩展应用
作为独立可调电源为其他设备供电，例如：为树莓派开发板提供 5V/1A 稳定输出，替代传统适配器。
三、模拟电池测试设备操作指南与测试流程
（一）基础操作步骤
- 设备连接
将红黑鳄鱼夹夹至待测设备的电池正负极（B+/B-），确保接触良好。
接入 100~240V AC 电源，按下电源开关，设备自检后进入主界面。
- 参数设置与测试
充电测试：
进入 “充电模式”，设置目标电压（如 4.2V），点击 “开始”。设备自动模拟电池充电，屏幕显示实时电流、功率及充电状态（如 “充电中”“充满”）。放电测试：
切换至 “放电模式”，设置放电电压（如 3.7V），设备模拟电池放电，可测试被测设备的放电曲线与续航能力。静态电流检测：
断开外部供电，切换至 “静态模式”，设备自动测量待测电路的漏电流。例如：某智能手环待机电流为 30μA，符合设计规格。- 数据记录与分析
通过 USB 接口导出测试数据至 Excel，生成充放电曲线图。例如：某移动电源在 5V/2A 负载下，放电时间为 2 小时，计算其实际容量为 10Wh（理论值 10Wh），验证容量达标。
（二）进阶功能
- 六组预设电压快速切换
长按屏幕下方的预设电压按钮（如 “3.7V”“4.2V”），可快速切换至常用测试档位，提升批量测试效率。
- 过压 / 过流保护验证
手动设置超过被测设备规格的电压（如 5.5V）或电流（如 3A），触发其保护机制，观察设备是否能及时切断输出并报警。
四、注意事项与维护
- 安全提示
测试前确认被测设备的最。大耐受电压 / 电流，避免超过 ASD-B0102 的 10W 功率限制。
高压测试时（如 4.2V 充电），需使用绝缘工具，防止短路风险。
- 日常维护
定期清洁散热窗口，避免灰尘堆积影响散热。长期闲置时，建议每季度通电一次以保持电路稳定性。
若鳄鱼夹氧化导致接触不良，可用酒精棉球擦拭触点，或更换测试线。
