电力安全工器具试验机 卧式拉力机

一. 电力安全工器具试验机 卧式拉力机试验机功能、结构及特点:

    本机依据《电力安全工器具试验检测中心建设规范》（Q/GDW 12154—2021）标准要求制造，可开展软梯、绝缘绳、安全绳、钢丝绳、连接器、自锁器、缓冲器卸扣、绝缘滑车、放线滑车、安全带等电力安全工器具的力学性能测试。

1.采品牌微机、高精度伺服液压阀, 驱动精密液压缸, 依据国家标准自动对试验力、位移（变形）进行多种模式的微机控制，完成试验过程中试验参数的设定、试验过程的跟踪、数据采集、处理、分析及显示，及测量精密。并配有Windows电液式卧式拉力试验机专用软件,根据国家标准或用户提供的标准测量试件的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，可选择应力—应变、试验力—应变、试验力—时间、试验力—位移、位移—时间、变形—时间等试验曲线，可实时显示、放大、比较、遍历功能及对试验过程监控。智能、方便。

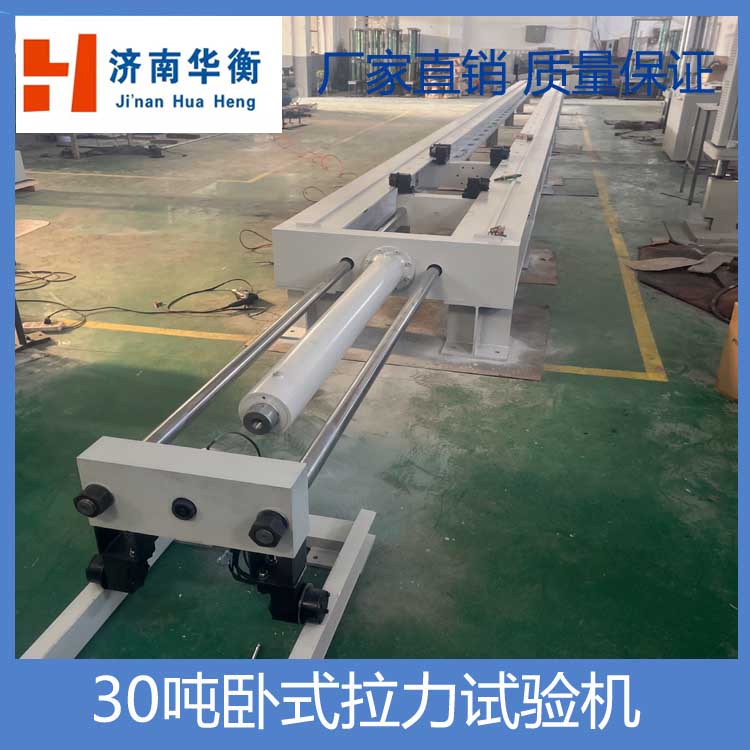

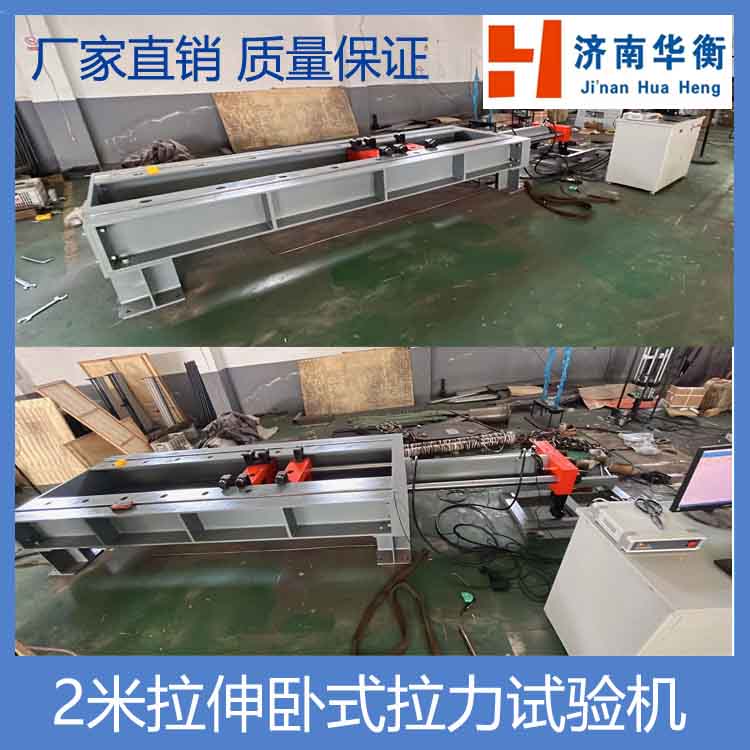

电力安全工器具试验机 卧式拉力机2.试验机机身采用双框架结构，液压油缸安装在上横梁上,活塞与传感器及上拉伸附具直连,直接对试样进行拉伸试验，使加载机头结构简化；上横梁与左右刚性框架连接成试验机主体；带有移动滚轮的下拉伸夹头体沿框架内侧导轨移动，并通过双侧直小销将其固定在需要的位置上，用以粗调拉伸空间，每段调整间距可按用户要求定制;上拉伸夹具中安装有300kN高精度负荷传感器；液压缸的侧面安装有光电编码器，用于测量试样的变形。

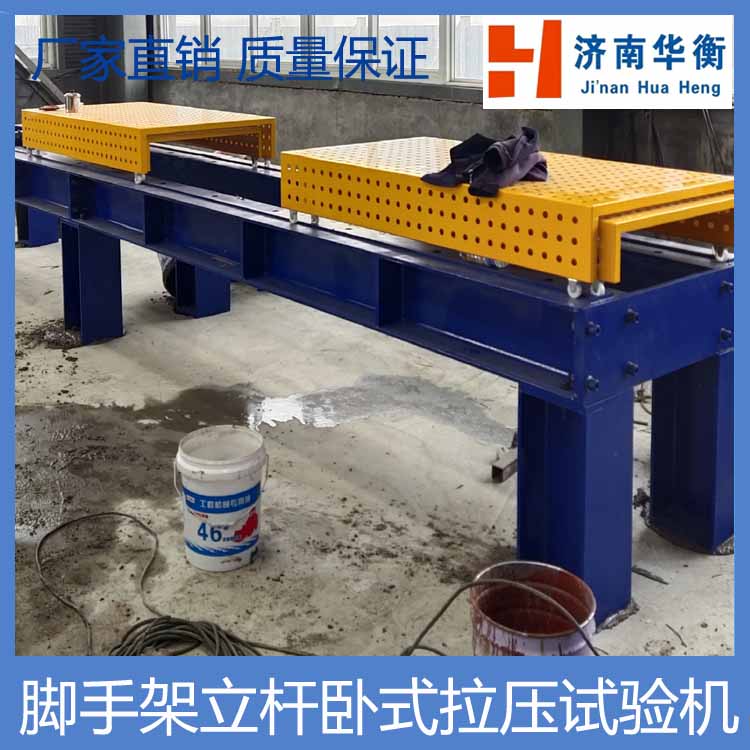

  3.电力安全工器具试验机 卧式拉力机主机上面安装有移动防护网,破断试验时起保护作用.

4.主机侧面安装有液压加载系统, 采用低噪音液压泵机组及液压阀组、高精度控制阀,确保系统高精高效、低噪音、快速响应,实现对试验的控制加载、换向；采用敏感压力补偿系统控制,使液压系统结构大大简化,噪音更低,在非满载工作条件下,基本为“静音”工作，无需增加繁琐的冷却系统，也无需为隔离噪音而将液压系统外置其他房间。

试验机为整体式结构，无需地基安装固定；变距式结构，适用不同长度的试品，由移动小车可调，小车行走范围包含整个测试长度；移动横梁可调范围包含整个测试长度；匀应力速率、匀应变速率自动控制；采用计算机多闭环控制，保证平稳加力、平稳保载，加载速率可设定、力量程自动切换；

系统响应速度快、控制精度高。根据不同量程可自动切换坐标；

自动调零、调满，根据力值自动对曲线坐标分档；

采用液压伺服调节技术，低功耗、低噪音、低发热，具有软限位保护、过载保护功能，具备高效试验性能；

具有全量程动态跟踪防失控功能；

采用计算机控制，具有力、位移自动跟踪测量，自动分析并记录试品破坏负荷；

试验数据能任意存取，并实现数据和曲线的再分析，包括局部放大和数据再编辑、试验报告单查询；

操作界面简单，方便，自动记录使用操作相关信息；

移动端手动驱动，柱销定位，结构紧凑、操作简单；

关键零部件采用知名品牌，高速度A/D转换芯片、世界先进测力传感器。

试验机具有数据上传接口；

具有试样拉伸试验时安全网罩保护，安全美观。

二、电力安全工器具试验机 卧式拉力试验机主要技术指标:

1.大试验力:500kN.

2.试验力测量范围 ：2-100% ，保载精度1%

3.精度优于示值的±1%；

4.试验力分辨力：0.01KN

5.加载液压缸活塞行程：1000mm （可定制）

6.试验机有效空间:9m，（可定制）

7.试验机内宽：600mm（可定制）

8.试验中心位置高度：450mm（可定制）

7.位移速度控制范围：0.5-100mm/min

8.力值加载速度：0.01kn-15kn/s

9.位移(变形)测量范围及精度：精度优于1%

10.试样拉伸夹具·专用插销式夹具，可方便的对电力金具及导线进行路试试验

11.电源：机器AC380V,电脑AC220V;50HZ

 12. 噪音:小于70dB

13.环境条件：安装场所：户内

14.环境温度：低气温-10℃高气温+40℃

15.环境湿度：≤90％

16.符合DL/T 1476和Q/GDW12154中电力安全工器具预防性试验要求
