铁路移频测试仪及补偿电容陕西鸿信铁路设备

陕西鸿信铁路设备的铁路信号移频综合测试仪主要用于ZPW-2000系列(含客运专线)无绝缘移频信号制式的系统安装开通调试及日常维护管理，全面兼容目前铁路在用的其他信号系统。作为无绝缘信号系统的专用维修测试仪表，具有该系统轨道电路在线故障检测功能，在不拆除任何使用设备配线的条件下，实现对室内外各项设备电气参数的在线测试。实现室内发送、接收、衰耗、模拟网络信号设备电气参数的在线测试。实现室外轨道补偿电容、铆接塞钉、调谐单元、空心线圈、匹配变压器等装置的在线阻抗实时测试；同时实现ZPW-2000A闭环电码化发送、发送检测、正线检测、侧线测、单频检测调整、双频检测调整等信号设备电气参数的在线测试。具有道碴电阻测算功能，用以满足《铁路信号维护规则》中“ZPW-2000A无绝缘轨道电路”对道碴电阻的测试要求；存储有ZPW-2000A设备轨道电路调整表，方便现场开通调试查阅。适合25周和50周相敏轨道电路的选频电压、选频电流、电压相位差和电压波形失真度测量。适合25周/50周交流计数的电压、电流值、频率、灯码测量；适合25周电源屏波形失真及直流电源屏直流电压测量；适合站内脉冲轨道电路，实现高压不对称脉冲信号的电压、电流、频率测量及波形显示。适合25周信号、50周信号与移频信号相混迭的场合测试使用。适合法产UM71或国产WG-21A无绝缘移频信号制式站内、区间轨道电路安装、调试及日常维护管理使用。适合4信息、8信息、12信息、18信息国内有绝缘移频制式站内、区间轨道电路安装、调试及日常维护管理使用。具有记录存储功能，可对“拍照”的资料和“补偿电容测试记录”的数据进行掉电非易失存储。

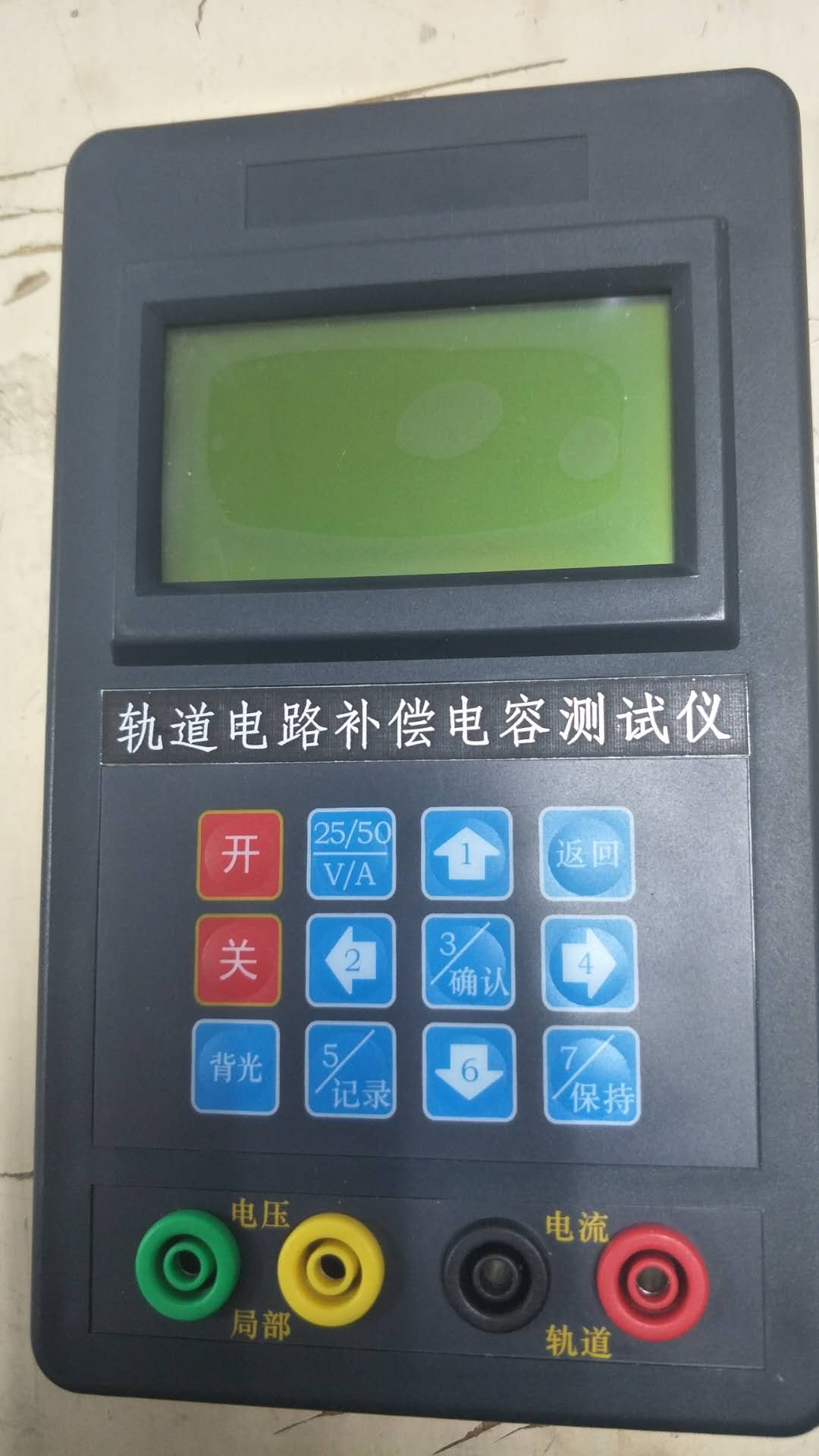

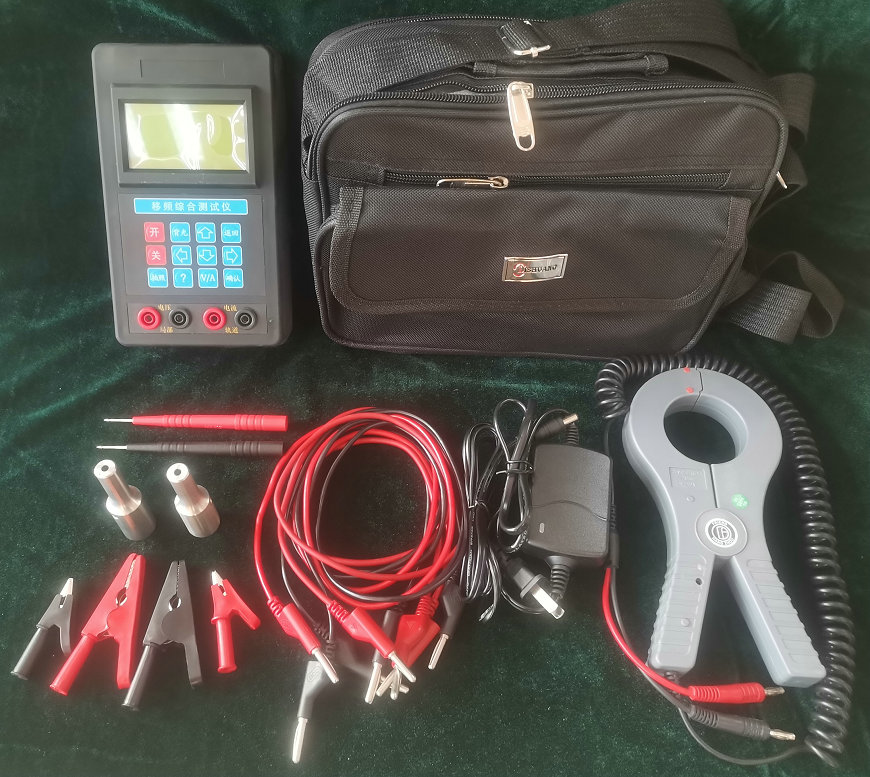

轨道电路补偿电容测试仪实现室外轨道补偿电容在线实时测试；具有记录存储功能，可对“拍照”的资料和“补偿电容测试记录”的数据进行掉电非易失存储。无绝缘轨道电路区间自动闭塞设备, 目前在京沪、京广、京哈、陇海四大干线都已上道使用，具有先进的DSP数字信息处理技术支持，可从现场实用的工频及其谐波干扰条件下，对所需移频带内信号进行有效、准确的在线测量。轨道电路补偿电容测试仪具有超高灵敏度的频率参数测量技术支持，只需有２mV或５mA的微弱信号幅值，仪表就能测出信号的频率值。为保证轨道电路信号(中心频率为1700、2000、2300、2600Hz)电压、电流及频率参数的检测精度，测试仪针对上述频点设计了各自独立的数字信号滤波器。配有全频段电流卡钳，可以在不影响线路传输的情况下，非接触地对电流信号的各项频率参数和电流进行感应式测量。具有测量量程自动识别和切换的功能，不会因量程选择不当造成仪表损坏或错误读数。具有节电自动关机和防止内部电池过放自动关机功能。具有双测量输入端口，因此使轨道补偿电容的在线阻抗测试更加方便。测试仪外部采用全塑外壳密封设计，具有很高的抗机械冲击强度和良好的防水性能：内部配以专门的电路设计，使该检测仪具有很高的抗强电磁干扰的能力。本仪器测试仪采用128*64点阵图形液晶显示屏，具有背光夜间显示功能；以汉字提示当前工作状态、工作模式及错误信息；测试数据加粗放大显示；以图形方式显示内部蓄电池电量。PC薄膜开关键盘，按动时蜂鸣器发声响应。测试仪配备专用的充电器。测试仪配专用的电流钳，卡入传输信号电流的导线或电缆，可以不影响线路传输，非接触地对信号的各种频率参数和电流幅值进行感应式测量。
