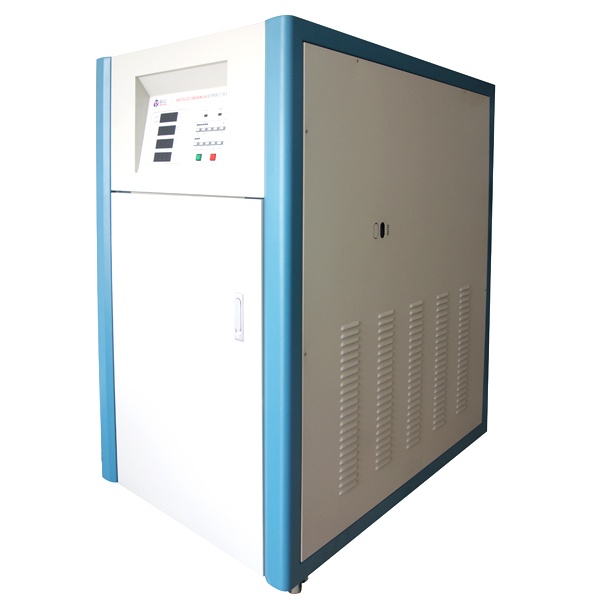

ATS-400M硅钢铁芯测量装置主要用于高铁电机、船用电机、风力发电机、防爆电机和小型发电机等定子铁芯的测量。ATS-400系列硅钢铁芯测量装置通过对铁芯在工频条件下空载电流和铁芯损耗测量，可直观评价定子铁芯磁特性；
装置随机配置红外温度测试仪，用于对铁芯各部位温升的测量，可实时观测定子铁芯局部热点和温升特性。装置可通过 PC上软件对电源进行控制和读取， PC软件具有自动测量、测试数据实时显示、测试结果保存、测试方案保存等功能。
产品特点
可测量电机定子的铁芯损耗，实时显示励磁电流、感应电压、铁芯损耗和频率;
可通过红外热像仪检测定子铁芯在工作磁感下的温升情况和局部发热点分析;
单线圈锁定初级电压和双线圈锁定次级电压两种测试模式;
有数据库功能,可将测试数据输出到EXCEL中，便于对测试结果进行分析；
可将测试报告转换（保存）为图片文件，以方便在论文中插图；
测试项目
| ATS-400M硅钢铁芯测量装置适用于高铁电机、船用电机、风力发电机、防爆电机和小型发电机（直径小于1米，重量小于1吨）等定子铁芯的测量。 | ||
| 测量方法 | 单线圈法 | 双线圈法 |
| 测试项目 | 励磁电流 感应电压（初级） 铁芯损耗 频率 铁芯温度 铁损局部热点 | 励磁电流 感应电压（次级） 铁芯损耗 频率 铁芯温度 铁损局部热点 |
技术参数
| 型号 | ATS-400M | ATS-401M |
| 输入电源 | 三相四线， AC：380V±10%， 50Hz±5% | 三相五线 ，AC：380V±10%，50Hz±5% |
| 输出容量 | 30kVA正弦波 | 60kVA正弦波 |
| 输出频率 | 45.0~65.0Hz | 45.0~65.0Hz |
| 频率稳定度 | ≤0.1% | ≤0.1% |
| 输出额定电流 | 300A,分辨力：0.1A/1A； | 600A,分辨力：0.1A； |
| 输出电压 | 100V单相输出,分辨力： 0.1V； | 1V-100V单相输出,分辨力：0.1V； |
| 电压测量精度 | 精度：0.2%×读数值+0.2%×满量程值 | 精度：±0.8%×读数值 +0.2%×满量程值 |
| 电流测量精度 | 精度：0.3%×显示值+0.3%×额定输出值 | 精度：±2%×显示值 +1%×额定输出值 |
| 频率测量精度 | 分辨力： 0.1Hz精度：0.05% | 分辨力：0.1Hz；精度：±0.1% |
| 功率测量精度 | 精度：0.45%×读数值 +0.45%×满量程值 | 5%（阻性负载） |
| 保护装置 | 短路保护，过载保护，功率器件过热保护 | |
| 通信接口 | RS232 | |
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH |

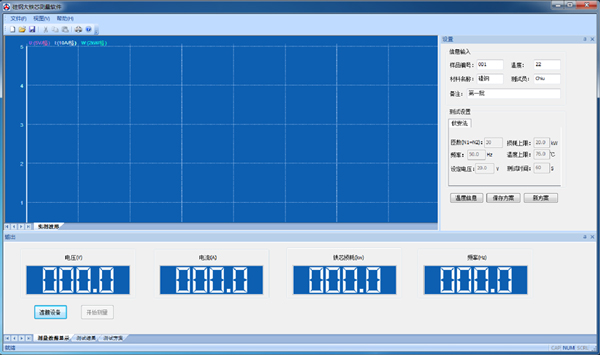

测量软件界面
标准配置
| 部件名称 | 型号规格 | 数量 | 单位 | 备注 |
| 硅钢铁芯测量装置 | ATS-40X/XXkVA | 1 | 套 | |
| 测量软件 | SMTest –A | 1 | 套 | |
| 工控计算机 | 研华IPC-510 | 1 | 套 | |
| 液晶显示器 | 联想18.5' | 1 | 台 | |
| 红外热像仪 | 福禄克TiS系列产品 | 1 | 台 | 测量范围-18℃～250℃ |
| 标准机柜 | 600mm*600mm*900mm | 1 | 个 | 赠送 |
