- 试样适用范围：1mm2～630mm2
- 两电压夹头间距：1000±1mm
- 外形尺寸：1460×210×120mm

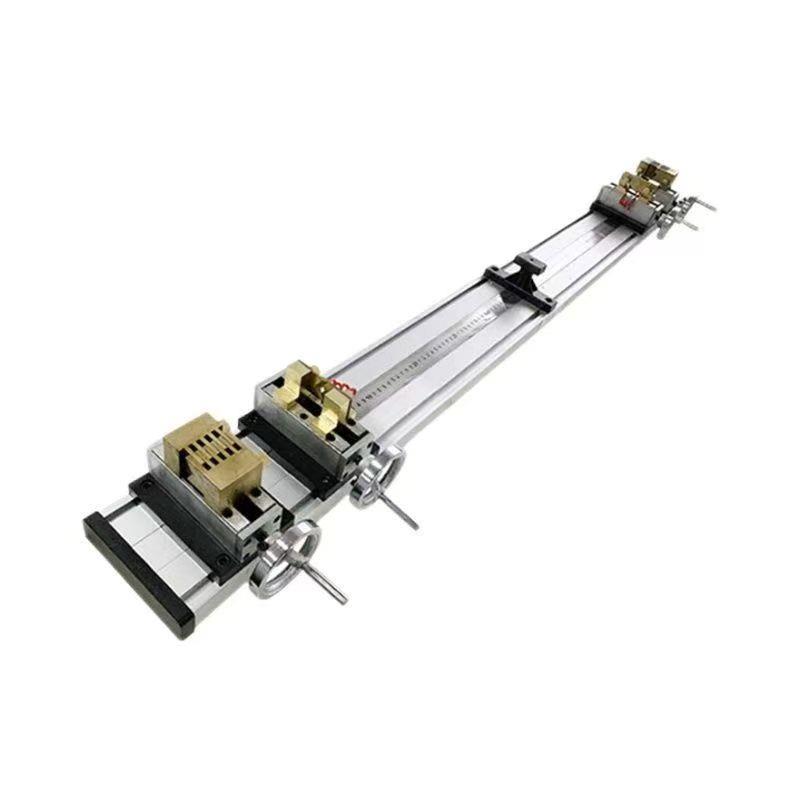

一、DQ-630电桥夹具概述
DQ-630电桥夹具适用于GB/T3048《电线电缆、电性能试验方法》中规定的各种电力电缆和电气装备电线电缆的直流电阻测量，也可用于其它导体材料的直流电阻测量。为使夹具更好地吻合标准规定的要求，本着快速、方便、可靠的原则，其结构形式采用螺杆快速夹紧、退出结构，电压端及电流端采用独立机械结构，保证其四端钮与被测试品的可靠接触。
本设备采用铝合金拉伸底板，结构合理，使用方便。
二、DQ-630电桥夹具技术参数
1、试样适用范围：1mm2～630mm2单根或多股绞合导体线芯。
2、两电压夹头间距：1000±1mm。
3、外形尺寸：1460×210×120mm。
4、适配电桥：四点测量法的任何电桥。
三、DQ-630电桥夹具使用方法
1、调整距离。由于本夹具夹头采用的是可调式，因此测量前需检查两电压夹头之间距离是否为1米。夹具须定期向当地计量部门校核1米长度。
2、调整相邻两电流夹具与电压夹具之间的距离，使其距离不小于被测试样截面周长的1.5倍。
3、接线。连接电桥与电桥夹具，连接夹具内两电压夹头之间连线。
4、安装试样。旋开两电流夹具，将试样放于电流夹具①、④内，拉直试样，并夹紧；再将电压夹具②、③轻轻夹紧直至有效接触为止。
5、试验开始并作以记录。
四、夹具的保养
1、定期对滑动部件加注少量润滑油。
2、经常清理、擦拭夹具，以防金属杂质或其他物体使夹头与底板⑤之间导通后影响试验结果。
