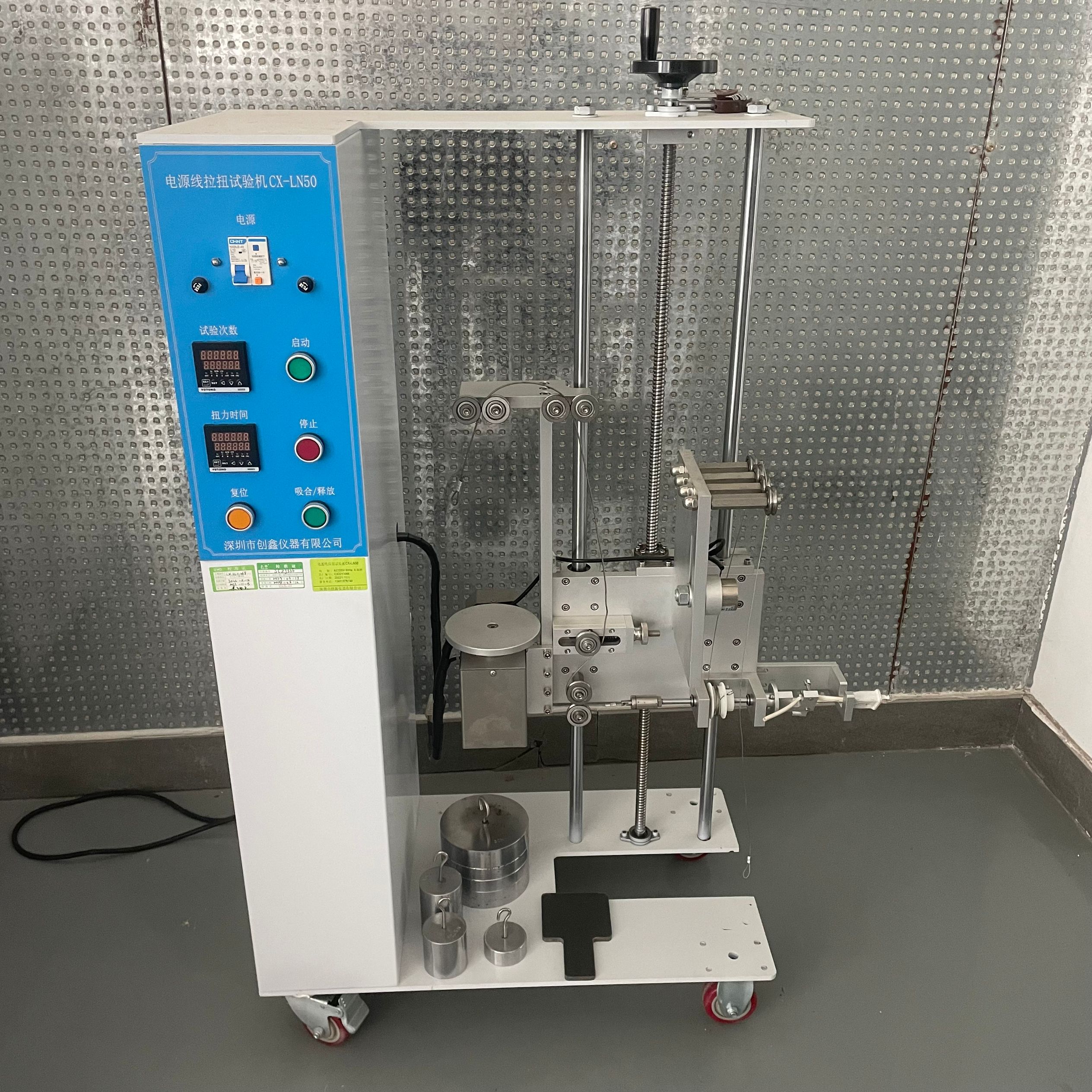

GB9706.1电源线拉扭力试验机
一、产品概述
本装置符合GB9706.1-2022、GB2099.1-2021、GB7000.1、IEC60335-1、IEC60884-1、IEC60598-1等标准要求设计制作，用于对带有电源软线的器具，以及打算用柔性软线连接到固定布线的器具等家用电器产品、医疗器械等电源线在接线端处进行拉力和扭矩两项试验，检查夹紧装置是否牢固。
试验方法为在导线试样距固定装置位置20mm处做一标记，然后以1次/秒速率平缓的施加拉力25次，然后在靠近器具位置施加一扭矩，持续1分钟。试验过后，导线标记位位移不超过2mm。
用途：用于对带有电源软线的器具，以及打算用柔性软线连接到固定布线的器具等家用电器产品、医疗器械、灯具等电源线在接线端处进行拉力和扭矩两项试验，检查夹紧装置是否牢固。
试样范围：家用电器产品、医疗器械、灯具、插头插座
结构及功能：设备采用Z字结构，可用来测试电冰箱、洗衣机等大型家电电源线夹紧端子的牢固程度。
二、技术参数
1、工作电源：AC220V 50HZ；
2、拉力砝码：20N两个、30N两个（可实现30N、60N、80N、100N 的拉力）；
3、扭力砝码： 5N、12.5N、17.5N各一个，扭力臂20mm（可实现0.1Nm、0.25Nm、0.35Nm的扭矩）；
4、受拉次数：0~999999可预置，默认25次；
5、受拉频率：1次/秒；
6、扭矩时间：0.01S～99小时59分钟59秒。
7、夹具：拉力夹具与扭力夹具组合，中间通过轴承配合，减小扭力试验时摩擦；
8、设备采用电机凸轮顶杆机构，Z字型连接，使夹具能夹持电源线在底面150mm以上的试样。

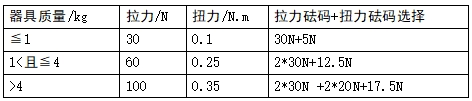

9、试样拉力扭矩搭配表
10、设备外形尺寸及重量：900×500×1200mm，120kg
